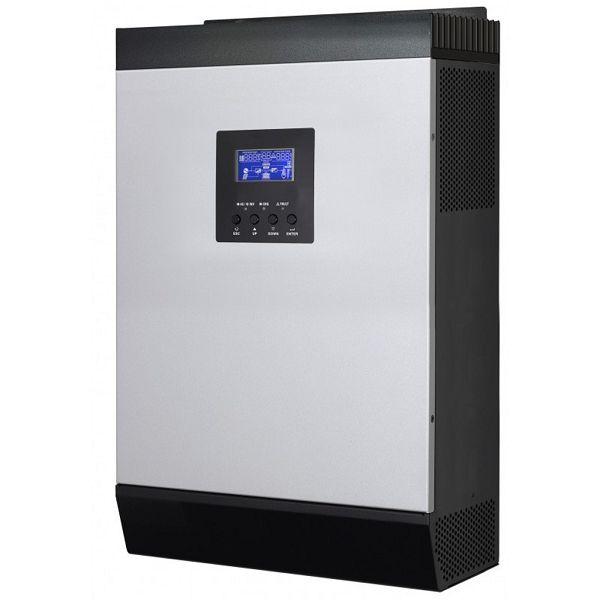

Axpert ДБЖ 3000ВА, 48 В + МППТ контролер 60 А, MKS 3K-48,

Гібридні джерела безперебійного живлення Axpert МКS 3KVA 48V

Axpert МКС обладнаний контролером сонячної зарядки з MPPTфункцією, що забезпечує максимально доступну потужність зарядного постійного струму від сонячних батарей для ефективнішого заряджання акумулятора. В інверторі застосований надійний безтрансформаторний спосіб перетворення напруги з компактними розмірами. Відповідне джерело живлення для навантажень електродвигуна, холодильники, електромотори, електронасоси, компресори, електроінструменти, а також для електронних приладів, телевізори, комп'ютери, принтери, зарядні пристрої.

Основні переваги гібридних інверторів Axpert МКS 3KVA 48V:
Чисто синусоїдальна форма вихідної напруги.
Вбудований MPPT контролер сонячної підзарядки.
Регулювання діапазону напруги живильної електромережі.
Регулювання сили зарядного струму.
Вибірний пріоритет живлення від мережі/від сонячних батарей через ЖКІ інтерфейс.
Можливість живлення як від електромережі, так і від електрогенератора.
Автоматичне відновлення живлення від електромережі у разі відновлення напруги мережі.
Захист від перевантаження та короткого замикання.
Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
Функція холодного старту.
Можливість паралельної роботи до 6 інверторів.
Можливість під'єднання додаткової панелі дистанційного керування.

Панель для під'єднань до інвертора має такий вигляд.

6. Вимикач
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. RS232 комунікаційний порт
13. Кабель паралельної роботи
14. Кабель поділу струмів
15. Контакти реле

Приклад схеми під'єднання Гібридного джерела безперебійного живлення

Схема електричних з'єднань Гібридного джерела безперебійного живлення

Опис схеми

ДБЖ — Інвертор
СЕ — Прилад обліку електроенергії
ТГ — Паливна електростанція (з дистанційним запуском)
АВР — Автоматичне реле вибору живильної лінії
АКБ — Акумуляторна батарея
F1 — Автоматичний вимикач 10 А — 40 А
F2 — Автоматичний вимикач 10 А — 40 А
F3 — Автоматичний вимикач 10 А — 40 А
F4 — Автоматичний вимикач 10 А — 40 А

У пропонованій схемі мережева напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле під'єднана паливна електростанція (дизель — генератор, бензо — електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220 В під'єднана до виходу інвертора AC OUTPUT.

Для економії палива в разі браку напруги в інверторі передбачене керування запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму та низького заряду батарей. А також у разі переходу інвертора в режим транзиту.
Робота електростанції триватиме відповідно до параметрів меню інвертора.

Панель керування Гібридного джерела безперебійного живлення

1. ЖК дисплей
2. Індикатор стану
3. Індикатор заряду
4. Індикатор несправностей
5. Функціональні кнопки

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів із мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварії
		Блимає	Запобігальне повідомлення

Функціональні клавіші

Інструкція з експлуатації інверторів Axpert MKS (англійською мовою)

Технічні характеристики гібридного ДБЖ 3000ВА, 48 В + МППТ контролер 60 А, Axpert MKS 3K-48, наведені в таблиці.
