Потужність — 5000 Вт, 48 В — 220 В, MPPT-контролер 80 А

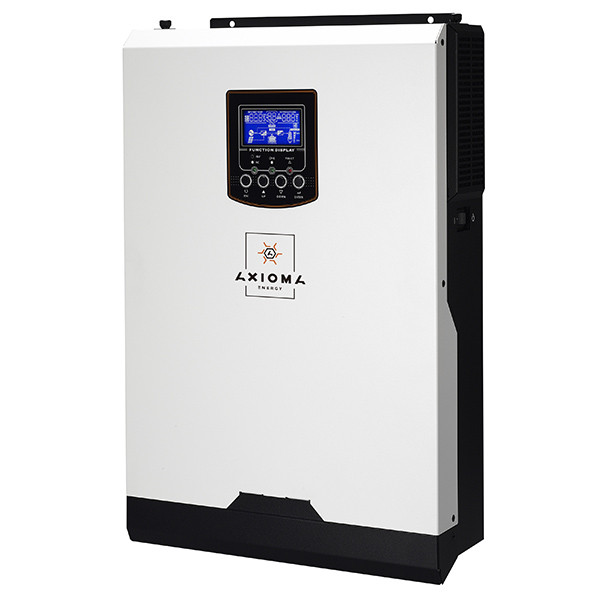

Гібридні джерела безперебійного живлення Axioma Energy серії IS — це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дає змогу відстежувати роботу системи та з легкістю змінювати її параметри, як-от: зарядний струм АКБ, встановлювати пріоритет мережі або альтернативного джерела живлення, а також встановлювати діапазон вхідної напруги. Відмітна особливість пристроїв з індексом BF — здатність працювати без акумуляторних батарей і вищі напруги на вході PV (до 500 В).

Основні переваги гібридних інверторів Axioma Energy ISMPPT-BF 5000:

• Можливість роботи без акумуляторів
• Можливість "смішувати" енергію сонця й мережеву електроенергію для живлення навантаження.
• Вбудований MPPT контролер на 80 А. Дає змогу під'єднувати до інвертора сонячні батареї потужністю до 4000 Вт
• Напруга холостого ходу сонячних батарей — до 500 В.
• Коефіцинет потужності = 1. Це означає, що вихідна потужність інвертора становить 5000 Вт.
• Захист від пилу.
• Функція вирівнювання напруги на АКБ. Дає змогу продовжити термін експлуатації акумуляторів.
• Чисто синусоїдальна форма вихідної напруги 230 В.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Вибиральний пріоритет живлення від мережі/від сонячних батарей через РК-інтерфейс.
• Можливість живлення як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі у разі відновлення напруги мережі.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту

Панель для під'єднань до інвертора має такий вигляд.

7. Вхід змінного струму

8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник

Приклад схеми під'єднання Гібридного джерела безперебійного живлення (поковані всі можливі під'єднання)

Окремо можливість роботи без під'єднання до інвертора АКБ і водночас можливість "змішувати" енергію з різних джерел

Наприклад, споживаючи 2 кВт від мережі та 3 кВт від сонячних батарей, видавати в навантаження 5 кВт.

Панель керування Гібридного джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів із мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварії
		Блимає	Запобігальне повідомлення

Функційні клавіші

Клавіша	Опис
ESC	Вихід із режиму налаштування
UP	Перехід до попереднього вибору
DOWN	Перехід до наступного вибору
ENTER	Підтвердження вибору або перехід до режиму налаштування

Інструкція з експлуатації інвертора російською мовою

Технічні характеристики гібридного ДБЖ 5000 Вт, 48 В + МППТ контролер 80 А, ISMPPT-BF 5000, AXIOMA energy, наведені в таблиці.

Модель	ISMPPT-BF 3000		ISMPPT-BF 5000
Номінальна потужність	3000ВА / 3000 Вт		5000 ВА /5000 Вт
ВХОДОВІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА
Напруга	230 VAC
Два діапазони напруги (на вибір)	170-280 В (для комп'ютера)
	90-280 В (для інших навантажень)
Частота	50 Hz/60 Hz (автоопределение)
ВИХОДНІ ХАРАКТЕРИСТИКИ ПЕРЕМІННОГО ТОКА
Напруга (у разі роботи від акумулятора)	230 VAC ± 5%
Пікова потужність	6000VA		10000VA
ККД	90%~93%
Час перемикання	10 мсек (для комп'ютера); 20 мсек (для інших навантажень)
Синусоїда	Чистий синус
АКУМУЛЯТОРИ
Напруга акумулятора	24 VDC		48 VDC
Напруга плавального заряджання	27 VDC		54 VDC
Напруга захисту від перезарядження	32 VDC		60 VDC
СОННІ БАТАРЕЇ
Максимальна потужність сонячного масиву	4000 Вт
Максимальна напруга холостого ходу сонячних батарей	500 В
Діапазон робочих напруг МРРТ	120 - 450 В
Номінальна робоча напруга сонячного масиву	240 В
Макс. струм заряду	80 А
ОГЛЯДНІ ХАРАКТЕРИСТИКИ
Розміри, Глибина x Ширина x Висота, мм	100 x 300 x 440
Вага, кг	9		10
Порти передавання даних	USB
Допустима відносна вологість	5% — 95% (Без конденсату)
Діапазон допустимої температури для роботи інвертора	-10°C to 55°C
Діапазон допустимої температури для зберігання інвертора	-15°C to 60°C
