Мережевий інвертор із резервною функцією 10 кВт, 380 В, ISGRID 10000, AXIOMA energy

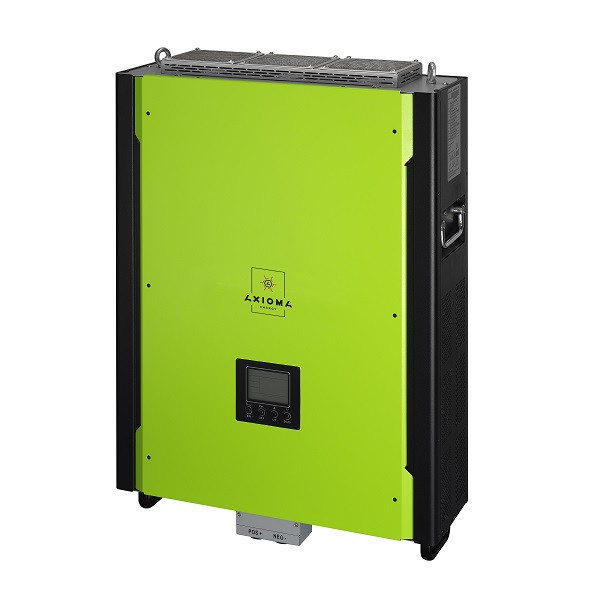

Мережевий сонячний інвертор із резервною функцією 10 кВт, ISGRID 10000, AXIOMA energy — сучасний багатофункціональний пристрій, призначений для живлення побутової техніки та чутливого електронного обладнання. Він також може забезпечити якісним живленням навантаження, що має у своєму складі електродвигуни, як-от пилососи, морозильні камери або дрилі. Інвертор обладнаний вбудованим сонячним зарядним пристроєм, що працює за технологією МРРТ, яка забезпечує максимально доступну потужність зарядного струму від сонячних батарей для ефективнішого заряджання акумулятора.



Мережевий (on-grid) сонячний трифазний (380 В) інвертор із резервною функцією (back-up) потужністю 10 кВт ISGRID 10000 AXIOMA energy одночасно поєднує в собі такі можливості:

- Вможливість "змішувати" енергію з різних джерел. Наприклад, споживаючи 6 кВт від мережі та 4 кВт від сонячних батарей, видавати в навантаження 10 кВт.

- Працює як звичайний мережевий сонячний інвертор. Водночас у цій моделі інвертора є 2 незалежні MPPT-трекери, що дає змогу під'єднувати до інвертора дві групи сонячних батарей із різними умовами освітленості. Наприклад, сонячні батареї з південного схилу даху на один вхід, а з північного схилу даху на інший вхід. У такий спосіб можна максимізувати вироблення сонячної енергії. Також не вимагає обов'язкового під'єднання акумуляторних батарей.  Окремо зазначити, що можливий режим роботи в режимі мережевого сонячного інвертора та за резервним виходом. Наприклад, сонячні батареї видають сукупну потужність 6 кВт, а Ваше навантаження споживає 3 кВт, тоді інвертор генерує 3 кВт на навантаження і наступні 3 кВт у мережу. Водночас немає потреби в дорогих акумуляторних батареях, вони не показані на малюнку нижче.

- Працює як джерело безперебійного живлення (ІБП). Наприклад, допустимо, що сталося вимкнення мережі живлення, водночас загальне споживання Вашими навантаженнями становив 10 кВт, а  сонячні батареї забезпечували 6 кВт. У цьому разі інвертор перейде в автономний режим роботи та видасть на Ваші навантаження ті самі 10 кВт, взявши 6 кВт від сонячних батарей і яких бракує 4 кВт від акумуляторних батарей.

- Працює як автономний інвертор, не під'єднаний до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінку та вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.

- Працює як зарядний пристрій для акумуляторів. Заряджання може проводитися як від сонячних батарей, так і від мережі.

- Дає змогу керувати джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дає змогу максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Наприклад, ви можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичувати надлишки в акумуляторах для подальшої мінімізації споживання мережевої електрики.

Схема паралельного під'єднання мережевих інверторів із резервною функцією має такий вигляд:

Панель для під'єднань до інвертора:

1. Клеми фотомодулів 2. Клеми мережі 3. Клеми акумулятора 4. Клеми навантаження 5. RS-232 порт 6. USB порт 7. Логічний слот 8. Заземлення 11. Перекидне реле 12. Тепловий датчик акумуляторної батареї 13. EPO 14. Вимикач змінного струму 15. Перемикач постійного струму 16. Реле контролю 17. Порти зв’язку парального з’єднання інверторів 18. Порти розподілу току парального з’єднання інверторів



Стандартна схема під'єднання мережевого сонячного трифазного інвертора з резервною функцією має такий вигляд:





Однак цікавішою схемою під'єднання інвертора є така:



За такої схеми під'єднання також можливе встановлення автоматичного реле, що перемикає всі домашні електроприлади з лінії мережевої електрики на лінію резервного енергопостачання.

Дисплей:

Дисплей трифазного мережевого інвертора ISGRID 10000 з резервною функцією дає змогу отримувати інформацію: про напругу та частоту мережевої електрики. про напругу, частоту та потужність змінного струму на виході, а також потужності споживаного навантаженням. про роботу сонячних батарей — напруга та потужність, що виробляється кожною групою сонячних батарей. про режим роботи акумулятора — напругу на клемах акумулятора, ступінь зарядженості акумулятора (в % від повної ємності). про випрацьований інвертор енергії за вказаний проміжок часу. про параметри інвертора.







Інструкція користувача українською мовою.



Технічні характеристики мережевого інвертора з резервною функцією 10 кВт, 380 В, ISGRID 10000, AXIOMA energy наведені в таблиці.

Модель	10KW
Номінальна потужність	10000 W
Фотомодулі (DC)
Макс. потужність	14850 W
Номінальна напруга	720 VDC
Максимальна напруга	900 VDC
Робочий діапазон напруги	300 VDC ~ 900 VDC
Напруга вкл / Напруга початку генерації	320 VDC / 350 VDC
Діапазон напруги MPPT / Повне навантаження MPPT	350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC
Кількість MPPT трекерів	2
Максимальний струм	2*18.6 A
Струм короткого замикання	25 A
Максимальний зворотній струм з інвертору до масиву	0 A
Мережа вихід (змінний струм)
Номінальна вихідна напруга	230 VAC (P-N) / 400 VAC (P-P)
Діапазон вихідної напруги	184 — 265 VAC на фазу
Діапазон частот на виході	47.5 ~ 51.5 Hz або
	59.3~ 60.5Hz
Номінальний вихідний струм	14.5 A на фазу
Пусковий струм / Тривалість	17 A на фазу / 20 мс
Струм к.з. / Тривалість	51 A на фазу/1 мс
Струм спрацьовування захисту	51 A на фазу
Коефіцієнт потужності	0.9 lead – 0.9 lag
Вхід змінного струму
Напруга пуску	120-140 VAC на фазу
Напруга автоматичного перезавантаження	180 VAC на фазу
Діапазон допустимої вхідної напруги	170 - 280 VAC на фазу
Номінальна частота	50 Hz / 60 Hz
Вхідна потужність змінного струму	10000VA/10000W
Максимальний вхідний струм	40 A
Пусковий струм	40 A/1мс
Режим роботи від АКБ
Номінальна вихідна напруга	230 VAC (P-N) / 400 VAC (P-P)
Вихідна частота	50 Hz / 60 Hz (автоматичне зондування)
Cинусоїда	Чиста синусова хвиля
Вихідна потужність	10000VA/10000W
ККД (постійний струм до змінного струму)	91%
АКБ і Заряд (Свинцево-кислотні / Літієві)
Діапазон напруги постійного струму	40 – 60 VDC
Номінальна напруга постійного струму	48 VDC
Максимальний струм розряду акумулятора	275 A
Максимальний зарядний струм	200 A
Основні характеристики
Габарити і Маса
Розмір, ДхШхВ (мм)	622 x 500 x 167.2
Вага нетто (кг)	40
Порти зв’язку
Порт зв'язку	RS-232/USB
Інтелектуальний слот	Доступні SNMP, Modbus і AS-400 слоти
Умови експлуатації
Клас захисту	I
Ступінь захисту	IP20
Вологість	0 ~ 90% RH (без конденсації)
Робоча температура	-10 to 55°C (зниження потужності після 50°C)
Висота	Макс. 2000 м*
