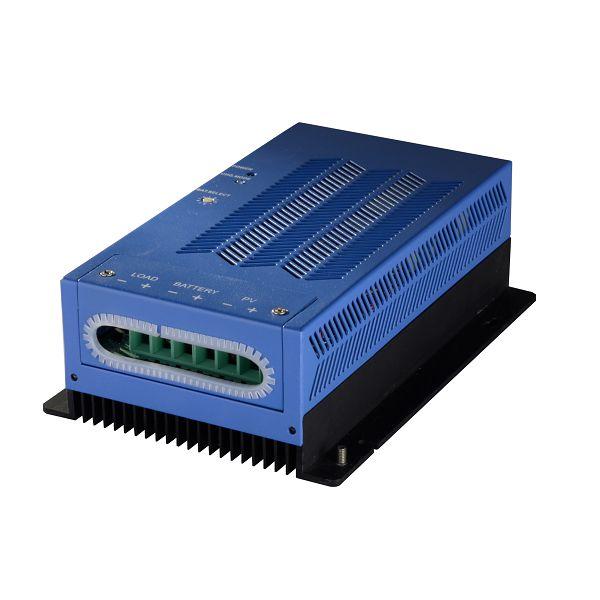

EYEN Контролер MPPT 60А 12/24В, EYEN
- В наявності
4 857 ₴
- +380 (67) 736-72-44
Цей контролер заряду-розряджання акумулятора є недорогим, але надійним і багатофункціональним MPPT-контролером від фотоелектричних сонячних батарей.
Використання MPPT-контролера дає змогу збільшити зарядний струм, що надходить на акумулятори від сонячних батарей, до 30%, порівнюючи зі звичайними контролерами.
Основні характеристики цього контролера наведені в таблиці.
Номінальна напруга | MPPT 12/24/48В | ||
Максимальний струм заряду акумулятора (включно з струмом, споживаним навантаженням) | 40/60А | ||
Максимальний струм, споживаний навантаженням | 15 А | ||
Допустимий діапазон напруги сонячної батареї | 15-45 В для 12 В, | ||
Максимально допустима напруга холостого ходу сонячної батареї | 100 В | ||
Захист від перевищення максимального струму, споживаного нагузкою | 2.0 * Струм номінальний>5сек | ||
1.5 * Струм номінальний>5сек | |||
1.5 * Струм номінальний — у завісності від температури контролера | |||
Споживання в режимі очікування | < 10mA | ||
Напруга основного заряду | 14.6 В | 29.2В | 29.2В |
Напруга підтримувального заряду | 13.4В | 26.8В | 53.6В |
Напруга вирівнювання заряду | 14.0 В | 28.0В | 56.0В |
Напруга вимкнення сонячних батарей (захист від перезарядження акумулятора) | 14.8В | 29.6В | 59.2В |
Оновлення під'єднання сонячних батарей (після захисту від перезаряджання акумулятора) | 13.6В | 27.2В | 54.4В |
Напруга вимкнення навантаження (захист від перерозряджання акумулятора) | 10.8В | 21.6В | 43.2В |
Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) | 12.3В | 24.6В | 49.2В |
Температурний коефіцієнт | -13.2mВ/℃ | -26.4mВ/℃ | -52.8mВ/℃ |
Допустима температура | 0-40 °C (Повна потужність) 40-60 °C (Зниження потужності) | ||
Клас захисту | IP21 | ||
Розміри | 202х66х140 мм | ||
Вага | 1.4кг |
Основна перевага цього контролера полягає в можливості вибору типу заряджуваного акумулятора та відповідно до встановлення оптимальних параметрів для роботи акумуляторів, що є. Такий контролер дає змогу працювати з лужними акумуляторами, що вимагають набагато більшого напруження (порівнюючи з кислотними акумуляторами) для повного заряду.
Таблиця вибору типу акумулятора
No п/п | Опис | 12-вольт | 24-вольта | 48-вольт | Зарядна функція | |||
Підтримує живий заряд (В) | Основа ножів/Вирівнювання ніаючий заряд (В) | Підтримує живий заряд (В) | Основа ножів/Вирівнювання ніаючий заряд (В) | Підтримує живий заряд (В) | Основа ножів/Вирівнювання ніаючий заряд (В) | |||
0 | Вирівнювальний заряд No 1 | 13,2 | *15 | 26,4 | *30 | 52,8 | *60 | Струм заряду — до 40 А |
1 | Вирівнювальний заряд No 2 | 13,2 | *15,5 | 26,4 | *31 | 52,8 | *62 | Струм заряду — типово |
2 | Свинцево-кислотний акумулятор глибокого розряджання тип 2 | 13,3 | 15 | 26,6 | 30 | 53,2 | 60 | Забезпечує додатковий можливий варіант заряду для олив'яно-кислотних акумуляторів глибокого розрядження |
3 | Не определен | 13,6 | 14,3 | 27,2 | 28,6 | 54,4 | 57,2 | Можливе додаткове настроювання режиму заряду АКБ |
4 | Гелевий акумулятор тип 2 | 13,7 | 14,4 | 27,4 | 28,8 | 54,8 | 57,6 | Рекомендований для гелевих акумуляторів із високою напругою підтримувального заряду |
5 | Гелевий акумулятор тип 1 | 13,5 | 14,1 | 27 | 28,2 | 54 | 56,4 | Рекомендований для стандартних гелевих акумуляторів |
6 | Свинцево-Кальцевий акумулятор (PCa-lead Calcium) | 13,2 | 14,3 | 26,4 | 28,6 | 52,8 | 57,2 | Використовуйте цю настройку для заряду герметичних автомобільних акумуляторів, |
7 | Свинцево-кислотний акумулятор глибокого розряджання тип 1 | 13,4 | 14,6 | 26,8 | 29,2 | 53,6 | 58,4 | Рекомендований для стандартних олив'яно-кислотних акумуляторів глибокого розрядження |
8 | Лужний акумулятор (NiCad) тип 1 | 14 | 16 | 28 | 32 | 56 | 64 | Рекомендований для лужних нікель-кадмієвих акумуляторів |
9 | Лужний акумулятор (NiCad) тип 2 | 14,5 | 16 | 29 | 32 | 58 | 64 | Рекомендований для лужних акумуляторів нікель-залізо |
Контролери EYEN можна під'єднувати паралельно до однієї групи акумуляторів.
Паралельно можна під'єднувати до 3 контролерів. Це дає змогу збільшити струм заряду з 40 А(60 А) до 80 А(120 А) у разі під'єднання двох контролерів паралельно та до 120 А (180 А) за паралельного під'єднання трьох контролерів.
Схема паралельного під'єднання декількох контролерів до однієї групи акумуляторів наведена на малюнку.
У цьому MPPT контролері EYEN реалізована світлодіодна індикація для демонстрації поточного режиму роботи контролера.
Для індикації використовуються два світлодіоди-одноколірний (світлодіод No1 — Power) і багатобарвний (світлодіод No2 — Charge Mode).
Істоткувати світлодіодну індикацію допоможе наступна таблиця, де
PV — напруга сонячної батареї
BV — напруга акумулятора
BAT-акумулятор
LVD — напруга, у разі досягнення якого вимикається навантаження
LVR — напруга, у разі досягнення якого живлення знову подається на навантаження
Таблиця світлодіодної індикації режиму роботи MPPT контролера
No п/п | Светодиод №1 (Power) | Светодиод №2 (Charge mode) | Опис | Режим роботи | ||||
Цвет Светодиода | Вкл | Вимк | Цвет Светодиода | Вкл | Вимк | |||
1 | Зелений постійний | завжди | 0 | Червоний постійний | завжди | 0 | Заряджання йде ( PV> BV), BAT | Стандартний |
2 | Зелений постійний | завжди | 0 | Жовтогарячий постійний | завжди | 0 | Заряджання йде ( PV> BV), LVD | |
3 | Зелений постійний | завжди | 0 | Зелений постійний | завжди | 0 | Заряджання йде (PV> BV), BAT> LVR | |
4 | Зелений постійний | завжди | 0 | Червоний миготливий | 1сек | 1сек | Заряджання йде ( PV> BV), BAT | Зниження потужності |
5 | Зелений постійний | завжди | 0 | Жовтогарячий миготливий | 1сек | 1сек | Заряджання йде ( PV> BV), LVD | |
6 | Зелений постійний | завжди | 0 | Зелений миготливий | 1сек | 1сек | Заряджання йде (PV> BV), BAT> LVR | |
7 | Вимкнений | 0 | завжди | Жовтогарячий миготливий | 1сек | 6сек | Напруга акумулятора нижча за необхідну | Помилка |
8 | Зелений миготливий | 3сек | 6сек | Вимкнений | 0 | завжди | Струм навантаження вище допустимого або напруження навантаження не відповідає необхідному | |
9 | Зелений миготливий | 3сек | 6сек | Вимкнений | 0 | завжди | Перегрівання контролера | |
10 | Зелений миготливий | 1сек | 1сек | Червоний миготливий | 1сек | 1сек | Напруга сонячної батареї вища за допустиму | |
11 | Зелений миготливий | 1сек | 1сек | Жовтогарячий миготливий | 1сек | 1сек | Напруга сонячної батареї нижча за допустиму | |
12 | Зелений миготливий | 1сек | 6сек | Червоний миготливий | 0 | завжди | Напруга акумулятора вища за необхідну | |
13 | Зелений миготливий | завжди | 0 | Червоний миготливий | 0 | завжди | Контролер вмикається впродовж 3 сек, якщо час вмикання контролера понад 3 сек, то напруга акумулятора не відповідає допустимому діапазону |
