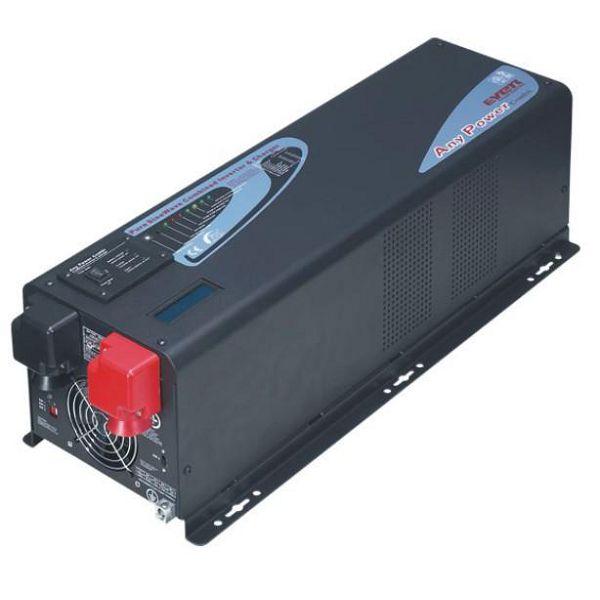

AXIOMA energy ДБЖ із чистою синусоїдою з функцією стабілізатора APS 6000W-48V, 6000 Вт, 48 В,

Потужність — 6000 Вт, 48 В — 220 В

Гібридні джерела безперебійного живлення серії APS — це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення приватних будинків, котеджів і об'єктів міні-бізнесу. Цей продукт поєднує в собі інвертор — перетворювач постійного струму DC у змінний AC з чистою синусоїдою й потужний зарядний пристрій, здатний швидко зарядити акумуляторні батареї великої ємності, а також стабілізатор мережевої напруги. Така комбінація дає змогу створити систему безперебійного електроживлення потужністю від 1 до 6 кВт із великим часом автономної роботи, що неабияк підвищує якість електроживлення Вашого об'єкта.

Основні переваги гібридних інверторів серії APS:

1. Стабілізація вихідної напруги 220 В ± 10% 50 Гц ± 0.3 Гц.

2. Функція керування бензоелектростанцією (Auto Generator start)

3. Наявність ECO-режиму, що дає змогу максимально знизити споживання електроенергії. Це досягається наявністю можливості встановити пріоритетність мережевої електроенергії (генератора) або альтернативного джерела електроенергії (акумулятори). Якщо встановлений пріоритет альтернативного джерела енергії, то насамперед використовується енергія, запасна в акумуляторах і тільки в разі досягнення напругою на акумуляторі напруги вимкнення навантаження (10,5 В), інвертор перемикає навантаження на мережева електрика.

4. Висока перевантажувальна здатність інвертора — до 300% номінальної потужності (впродовж 20 сек.).

5. Максимальна потужність інвертора в режимі транзиту-8800 Вт.

6. Висока швидкість перемикання на роботу від батарей — 5-10 мс.

7. Дуже економний в енергоощадному режимі роботи — функція зниження власного споживання у разі навантаження думка 25 Вт.

8. Інтелектуальний зарядний пристрій забезпечує трикроковий заряд акумуляторних батарей. Є 8 програм заряду, кожна з яких розрахована на конкретний тип акумуляторних батарей, серед яких — AGM, GEL, заливні АКБ та інші.

9. Потужний зарядний пристрій дає змогу швидко заряджати акумуляторні батареї.

10. Багаторівнева система захисту від перевантаження, перенапруги та КЗ, від змін частоти та ін.

Панель для під'єднань до інвертора має такий вигляд.

1. DC Terminal — виведення постійного струму
2. RJ11 Remote Port –Порт керування RJ11
3. DC Fan — Вентилятор постійного струму
4. DIP-Switch – DIP-переключатель
5. DIP-Switch (Battery/AC Priority) — DIP-перемикач (Приотріте змінного струму/акумулятора)
6. Grounding Terminal — виведення уземлення
7. Inverter Output Circuit Breaker — Автоматичний вимикач вихідного струму інвертора
8. Charger Input Circuit Breaker — Автоматичний вимикач живлення зарядного пристрою інвертера
9. AC Terminal — виведення змінного струму
10. Auto Gen Start (Optional) — Порт запуску електрогенератора
11. АC Fan — Вентилятор змінного струму



Приклад схеми під'єднання Гібридного джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора



Схема електричних з'єднань Гібридного джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Опис схеми

ДБЖ — Інвертор
СЕ — Прилад обліку електроенергії
ТГ — Паливна електростанція (з дистанційним запуском)
АВР — Автоматичне реле вибору живильної лінії
АКБ — Акумуляторна батарея
ДК — Пульт дистанційного керування
F1 — Автоматичний вимикач 10 А — 40 А
F2 — Автоматичний вимикач 10 А — 40 А
F3 — Автоматичний вимикач 10 А — 40 А
F4 — Автоматичний вимикач 10 А — 40 А

У пропонованій схемі мережева напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле під'єднана паливна електростанція (дизель — генератор, бензо — електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220 В під'єднана до виходу інвертора AC OUTPUT.
Для навантажень, що працюють із зануленням нейтрального дроту (газові котли, сенсорні вимикачі, резервуарні насоси) допускається заземлення нейтралі на контур робочого заземлення (показано пунктиром)

Для економії палива в разі браку напруги в інверторі передбачене керування запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму та низького заряду батарей. А також у разі переходу інвертора в режим транзиту.
Робота електростанції триватиме до припинення подавання команди від інвертора Auto Generator start або появи мережевої напруги.











Світлодіодні індикатори та рідкокристалічний дисплей Гібридного джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора



SHORE POWER ON/ ВНЕШНІЙ НАЙСТРІЧНИК ПІТАННЯ ВМИК	GREEN LED lit in AC Mode/ЗЕЛЕНИЙ ІНДІКАТОР АКТИВЕН у режимі змінного струму
INVERTER ON/ІНВЕРТОР ВМИК	GREEN LED lit in Inverter Mode/ЗЕЛЕНИЙ ІНДІКАТОР АКТИВЕН у режимі інвертора
FAST CHARGE/БУСТРА ЗАРЯДКА	Yellow LED lit in Fast Charging Mode/ЖЕЛТИЙ ІНДІКАТОР активний у разі швидкого заряджання
FLOAT CHARGE/ ПЛАВАЮЩАЯ ЗАРЯДКА	GREEN LED lit in Float Charging Mode/ЗЕЛЕНИЙ ІНДІКАТОР АКТИВЕН під час плавального заряджання
OVER TEMP TRIP/ СПОЛУХАННЯ ТЕМПЕРАТУРИ ПЕРЕГРІВАННЯ	RED LED lit in Over Temperature/КРАСНИЙ ІНДІКАТОР АКТИВЕН під час перегрівання
OVER LOAD TRIP/CRATS СРАБАТУВАННЯ ПЕРЕГРУЗКИ	RED LED lit in Over Load/КРАСНИЙ ІНДІКАТОР активний під час перевантаження
POWER SAVER ON/РЕЖИМ ЕНЕРГОСБЕРІЖЕННЯ ВМИК	GREEN LED lit in Power Saver Mode (Power Saver Load ⁇ 25 W)/ЗЕЛЕНИЙ ІНДІКАТОР АКТИВЕН у режимі енергоощадження



Індикаціяймання на час запуску пристрою

Індикація стану вхідної мережі напруги

Індикація стану напруги виходу інвертора

Індикація стану акумуляторної батареї



Інструкція російською



Технічні характеристики джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора APS 6000W-48V, 6000 Вт, 48 В наведені в таблиці.



Модель		APS 6000W-48V
Ціна, дол. США		1190 дол. США
Вихідні хар-кі в режимі інвертора	Номінальна потужність	6000 Вт
	Імпульсна максимальна потужність (20 сек.)	18000 Вт
	Запустить електродвигун потужністю	4400 Вт
	Форма вихідної напруги	Чиста синусоїда (під час роботи від АКБ)/як і вхідна (у режимі транзиту)
	Номінальний ККД	88%
	Лінійний ККД	>95%
	Коефіцієнт потужності	0.9-1.0
	Номінальна вихідна напруга	220 В
	Стабільність вихідна напруга	± 10% (середньоквадратичне значення)
	Вихідна частота	50 Гц ± 0.3 Гц
	Захист від короткого замикання	Так, (Від'єднання на 1 сек після спрацьовування)
	Максимальний час перемикання на роботу від АКБ	10 мс
	Коефіцієнт нелінійних спотворень синусоїди	<10%
Вхідні хар-кі на стороні постійного струму	Номінальна вхідна напруга	48 В
	Мінімальна напруга запуску	40.0В
	Сигналізація розряду акумулятора	42,0В / 44.0В
	Обмеження розряду акумулятора	42.0/46.0В (вибір перемикачем SW1)
	Сигналізація й обмеження від підвищеної напруги	64.0В
	Повернення до нормальної роботи (після захисту від підвищеної напруги)	62.0В
	Полотносте споживання — режим пошуку	<25 Вт коли активний режим «Power Saver On»
Хар-ки роботи в режимі зарядного пристрою	Вихідна напруга	Залежить від вигляду та номінальної напруги акумулятора
	Номінал вимикача Заряджання	30A
	Алгоритм керування максимальним струмом заряджання	триступеневий
	Максимальний зарядний струм	55 А ±5A
	Діапазон напруги акумулятора для роботи зарядного пристрою	40-62.8В
	Захист вимкненням від перезарядження	62.8В
	Дистанційне керування	так. Опціонально
Хар-ки роботи в режимі транзит і захисту	Форма вхідної напруги	Синусоїда (Сіть або генератор)
	Номінальна напруга	220 В
	Максимальна вхідна напруга мережі	270 В
	Номінальна вхідна частота	50 Гц або 60 Гц (Автовизначення)
	Обмеження від зниженої частоти	47±0.3 Гц для 50Гц, 57±0.3 Гц для 60Гц
	Обмеження від підвищеної частоти	55±0.3 Гц для 50Гц, 65±0.3 Гц для 60Гц
	Захист від перевантаження	Автоматичний вимикач
	Захист від короткого замикання	Автоматичний вимикач
	Номінал транзитного вимикача	40A
	Номінал вимикача виходу	40 А
	Транзит без під'єднання акумулятора	Да
	Максимальний транзитний струм	40 А
	Токове перевантаження транзиту	45 А: Сигналізація
Функція стабілізації напруги	Діапазон вхідної напруги	150-276В±4%
	Стабілізована вихідна напруга	230В ±10%
Механічні та ін. хар-кі	Встановлення	настінна
	Розміри інвертора (Д/Ш/В)	597х242х198мм
	Маса інвертора	45кг
	Дисплей	Світлодіодний індикатор стану +ЖК
	Функція Auto Generator start	є
	Гарантія	1 рік
