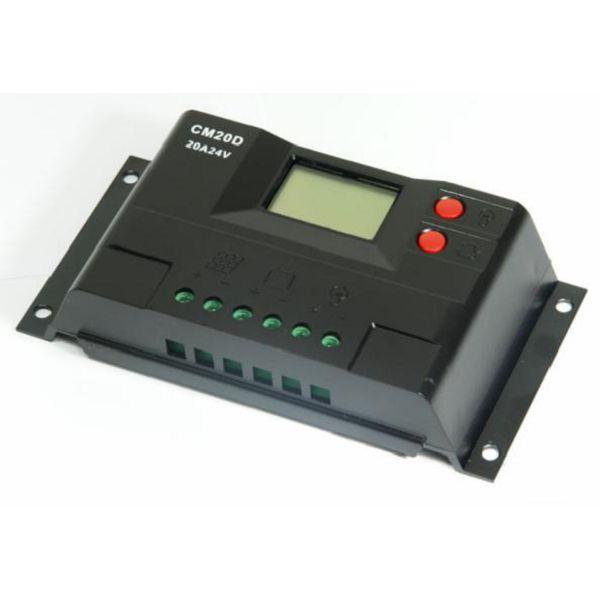

JUTA Контролер 20 А 12 В/24 В з дисплеєм + USB гніздо (Модель-CM20D), JUTA

  • Під замовлення
clockВідправка з 23 грудня 2024

749 ₴

+380686261653
  • +380 (67) 736-72-44
повернення товару протягом 14 днів за рахунок покупця
JUTA Контролер 20 А 12 В/24 В з дисплеєм + USB гніздо (Модель-CM20D), JUTA
Під замовленняJUTA Контролер 20 А 12 В/24 В з дисплеєм + USB гніздо (Модель-CM20D), JUTA
749 ₴
+380686261653
  • +380 (67) 736-72-44
Опис
Характеристики
Інформація для замовлення
CM20D Контроллер заряда

Контролер CM20D — це високоінтелектуальний багатоцільовий контролер сонячного підзаряджання та розряджання. Вбудований РК-дисплей із дуже дружнім інтерфейсом, гнучке настроювання всіх параметрів, повною мірою підходить під різне обладнання.

Основна відмінність цього контролера — НАЛИЧІ USB ГНЕЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОРІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.

У цьому контролері можливі 3 режими роботи
1. Контролер для освітлення — встановлюємо час світіння після того, як стемніло впродовж від 1 до 23 годин.
2. Контролер для освітлення — встановлюємо час світіння після того, як стемніло та до світанку.
3. Контролер у звичайному режимі (живлення подається на навантаження постійно).

Особливості

1. Відтворення параметрів на РК графічному дисплеї

2. Клавішне керування.

3. Автоматичне визначення робочої напруги системи

4. Інтелектуальний ШІМ режим заряджання

5. Автоматична температурна компенсація (під замовлення)

6. Регульовані параметри керування заряджання-розряджання

7. Вибірчне керування режимом навантаження

8. Захист від зворотного розряду батареї

9. Вимкнення батареї за низької напруги (LVD)

10. Захист від неправильного під'єднання батареї

11. Захист від перевантаження

Можливий вибір одного з чотирьох режимів заряду акумулятора:
B01-для герметичних необслуговуваних акумуляторів (напруга основного заряду 14,4/28,8В)
B02-для гелевих акумуляторів (напруга основного заряду 14,2/28,4В)
B03-для акумуляторів, що обслуговуються (напруга основного заряду 14,6/29,2В)
B00-для літієвих акумуляторів (параметри заряду потрібно налаштовувати додатково)

Контролер дає змогу контролювати й самостійно встановлювати (де це можливо):
- Напруга на клемах акумулятора;
- напруга підтримувального заряду;
- напруга вимкнення навантаження;
- напруга відновлення подавання живлення на навантаження (після вимкнення).
- режим роботи навантаження (три режими вказані вище).

Опис індикації символів на рідкокристалічному дисплеї:

Cm LCD

P1: цифрові параметри.
P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає батарею; те, що немає відбиття цього символу, означає, сонячна панель не може заряджати акумулятор через низьку напругу. Якщо символ блимає, отже, батарея повністю заряджена та переходить у стан підзаряджання, що плаває.
P3: Індикація роботи сонячної панелі. Цей символ вказує, що під'єднання панелі сонячних батарей виявлено контролером; брак цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділів рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.
P7: А - індикація сили струму; H — Індикація годинника.
Р8: V - Індикація напруги.

Опис функції клавіш:

but1

Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками в циклічній послідовності, як показано на малюнку. Крім того, ця клавіша може виконувати функцію "збільшити" у стані налаштування параметрів.

LCD1 CM

but2

Ця клавіша увімкнення вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшення" в стані налаштування параметрів.

Інструкція з експлуатації (англійською мовою)

Технічні характеристики

МодельCM20D
Номінальний струм20A
Номінальна напруга12 В / 24 В автоматичне визначення
Напруга сонячної панелі≤50В
Плавальне заряджання13.8 В / 27,6 В
Захист вимкненням від заниженої напруги10.7В / 21.4В
Напруги відновлення увімкнення12,6 В / 25.2 В
Підвищена напруга зарядуb01 Герметичні 14,4В/28,8В(впродовж 2 годин)
b02 Гелеві14.2В/28.4В
b03 Заливні 14.6В/29.2В
Загуби холостого ходу≤13мA
Падіння напруги під час заряджання та розряджання0.2В | <0.1В
Режим заряджанняШІМ
Температурна компенсація-4 мВ/розділ/° C (налаштовуваний)
Рекомендований дріт6 мм.кв
Робоча температура-20 ° C ~ 60 ° C
Температура зберігання-30 ° C ~ 70 ° C
Вологість≤90%, без конденсации
Габарити88 мм * 160 мм * 37 мм
Розміри отворів для монтажу64 мм * 150 мм — ⁇ 5 мм
Вага230 г
Основні
ВиробникJuta
Користувацькі характеристики
COM_VIRTUEMART_PRODUCT_WEIGHT0.23 KG
COM_VIRTUEMART_PRODUCT_LENGTH8.8 CM
COM_VIRTUEMART_PRODUCT_WIDTH16 CM
COM_VIRTUEMART_PRODUCT_HEIGHT3.7 CM
