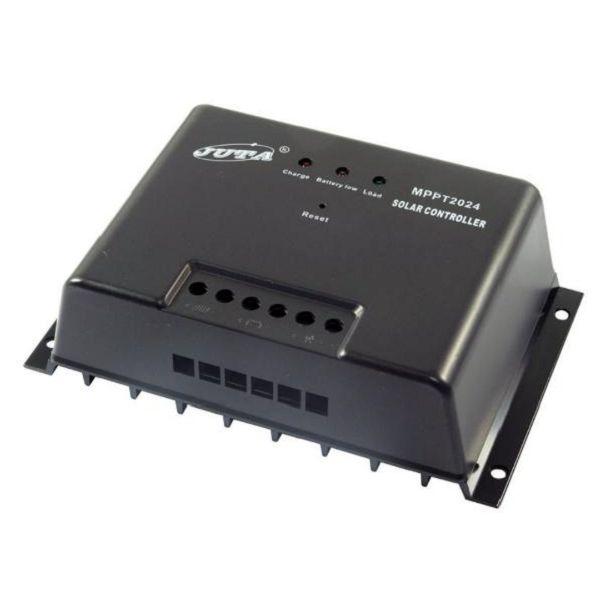

JUTA Контролер 20А 12В/24В MPPT (Модель-MPPT2024Z), JUTA

2 220 грн

В наявності
Зателефонувати мені
JUTA Контролер 20А 12В/24В MPPT (Модель-MPPT2024Z), JUTA
JUTA Контролер 20А 12В/24В MPPT (Модель-MPPT2024Z), JUTA
2 220 грн
В наявності
Купити
Зателефонувати мені
  • +380686261653 +380686261653
  • +380 (68) 626-16-53
  • +380 (67) 736-72-44
  • +380686261653 +380686261653
  • +380 (68) 626-16-53
  • +380 (67) 736-72-44
MPPT2024Z Контролер заряду

MPPT це основна топологія економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуальної регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхилятися від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячні батареї на основі розрахунку MPPT, щоб витягти з сонячних батарей максимально можливу потужність.

У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідний потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.

Особливості

1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)

2. Багатоступінчасте управління зарядкою: просновном (bulk) заряд, выравнивающий (absorber) заряд, підтримуючий (float) заряд.

3. Температурна компенсація зарядного напруги

4. Контроль розряду

5. Захист від зворотної полярності акумулятора

6. Захист від зворотної полярності підключення сонячних модулів

7. Захист від зворотних струмів

8. Захист від перегріву

9. Захист від перенапруги сонячних модулів

10. Струмове обмеженою від перевищення зарядного струму

11. Захист від перевантаження виходу

Переваги MPPT

Вольт - Амперна характеристика

AVcurPVcur

Наведена типова ВА характеристика сонячної батареї для акумулятора 12В.

Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2 В
Струм заряду: IA = 5.8 A
Потужність: PA = 13,2 * 5,8 = 76.56 Вт

MPPT Контролер:
Сонячна панель працює в точці В, робоче напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9 В,
Струм зарядки: IB = 5,2 A
Потужність: PB = 17,9 * 5,2 = 93,08 Вт

Порівняння:
Потужність B вище потужності A.
(PB-PA)/ PA=21,6%

В залежності від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду і так далі величина підвищення ефективної відсоткової потужності становить 10-30%.

Індикація і управління

MPPT1024

1. Задня стінка радіатор
2. Світлодіодна індикація і клавіша скидання
3. Колодка сонячної батареї
4. Колодка акумулятора
5. Колодка навантаження

На контролері одна прихована клавіша яка використовується для скидання захисного відключення коли контролер знаходиться в стані перевантаження. Друга функція цієї кнопки, управляти навантаженням. Натисканням та утриманням клавіші близько 3 секунд навантаження вимикається. Включається навантаження так само.

Світлодіодіндикаціястан
Charge (Червоний)Низько напруга сонячної батареїНе світить
MPPT режим ЗарядкиСвітить
Вирівнюючий (absorber) зарядСпалахи на 2сек
Підтримуючий (float) зарядСпалахи на 1сек
Захист від підвищеної напруги сонячної батареїСпалахи на 0,5 сек
Battery (Зелений)Акумулятор відключенийНе світить
Нормальний режимСвітить
Захист від зниженої напругиСпалахи на 2сек
Захист від підвищеної напруги акумулятораСпалахи на 1сек
Захист від перегрівуСпалахи на 0,5 сек
Load (Червоний)Навантаження вимкненаНе світить
Навантаження включенаСвітить
Аварія по температурі радіатораСпалахи на 2,2 сек
Захист від перевантаженняСпалахи на 1сек
Захист від короткого замиканняСпалахи на 0,5 сек

Габарити

mppt2024 1mppt2024 2

Інструкція з експлуатації(англійською мовою)

Технічні характеристики

МодельMPPT2024Z
Ціна, дол. США80 дол. США
Максимальна напруга сонячної батареї≤70В
MPPT діаппазоне напруг

12В~70В (для 12В)

24В~70В (для 24В)

Номінальна напруга12В / 24В автоматичне визначення
Максимальна напруга акумулятора16В/32В
Максимальний струм зарядної20А
Максимальний струм навантаження20А
Власне поребление≤15mA
Режим заряду акумулятора3х ступінчастий (просновном - bulk, выравнивающий - absorber, поддерживающий - float)
Підтримуючий (float) заряд13,8 В/27,6 В
Вирівнюючий (absorber) заряд14,4 В/28,8 В (протягом 2 годин)
Напруга відключення навантаження (захист від перерозряду акумулятора) - LVD11,5 В/23В
Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR12,6 В/25,2 В
Тип акумулятораСвинсово-кислотний (GEL, AGM, заливні)
Максимальний ККД97%
Індикація і управліннясвітлодіодна, клавішне управління
Спосіб охолодженняпасивное
Температурна компенсація-4мВ / поділ / ° C
Рекомендований дріт10 мм. кв
Робоча температура-10 ° C ~ 50 ° C
Температура зберігання-30 ° C ~ 80 ° C
Вологість≤90%, без конденсації
Габарити118,5 мм * 188 мм * 54,5 мм
Весс0,8 кг
Зазаемлениечерез + провід
Клас захистуIP32
