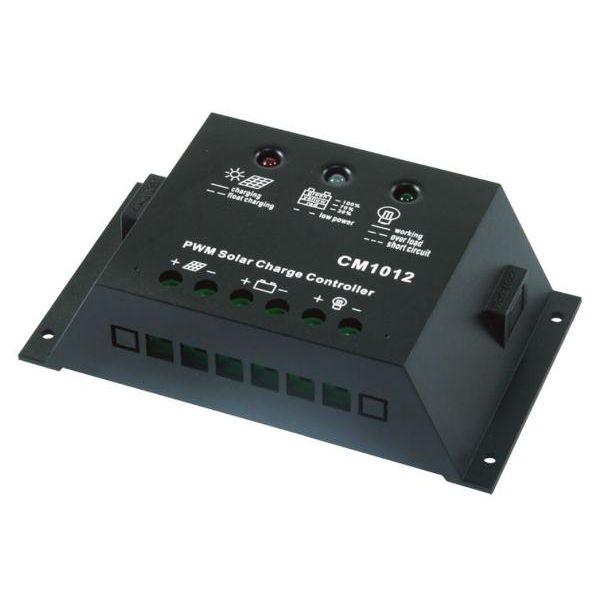

JUTA Контролер 10 А 12 В + USB гніздо (Модель-CM1012+USB), JUTA

CM1012+USB Контролер заряду

Основна відмінність цього контролера —НАЛИЧІ USB ГНЕЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОРІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.

Особливості

1. Світлодіодна індикація показує, рівень заряду акумулятора, заряджання та розряд батареї.

2. Передбачені захисту, від перезаряджання, від перерозряджання, від перевантаження, від короткого замикання та від неправильної полярності.

3. ШІМ-режим заряджання економніший завдяки ККД на 3% — 6% вищий, порівнюючи з не-ШІМ, заряднимистроями.

4. Усі параметри заряджання та розряджання були встановлені виробником, тому немає потреби настроювати параметри.

5. USB зарядка.

Схема під'єднання

Світлодіодна індикація

1. Індикація заряджання: Після правильного під'єднання контролера, якщо індикатор заряджання, як і раніше, не світиться, це означає сонячне світло слабке або немає сонячного світла. Якщо індикатор заряджання світиться, це означає, що контролер заряджає акумулятор. Коли індикатор блимає, це означає, що батарея перебуває в підтримувальному режимі заряджання, так акумулятор підтримується в повністю зарядженому стані, що подовжує термін експлуатації акумулятора. Контролер переходить в основний (bulk) режим заряджання тільки тоді, коли виявляє повний розряд акумулятора.
2. Індикація рівня заряду акумулятора: Коли індикатор рівня заряду акумулятора спалахує червоним, навантаження буде вимкнене через встановлений захист акумулятора.

Рівень заряду акумулятора	Повний заряд	нормальний	низький рівень	аварійно низький рівень
Індикація	зелений	оранжевий	червоний	червоні спалахи

3. Індикація стану навантаження: Коли індикатор навантаження блимає зеленим, це означає навантаження вимкнене.

Стан навантаження	увімкнена	вимкнена	захист від перевантаження	захист від короткого замикання
Індикація	Світить зелений	не світить зелений	повільний зелений спалах	швидкі зелені спалахи

Інструкція з експлуатації (англійською мовою)

Технічні характеристики

Модель	CM1012
Номінальний струм	10А
Номінальна напруга	12В
Напруга вимкнення навантаження (захист від перерозряджання акумулятора) - LVD	10.7В
Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR	12,6 В
Захист виходу від перевантаження й короткого замикання	12,5 А — Захисне вимкнення через 60 сек. 15 А — Захисне вимкнення через 5 сек. >25 А — Захисне вимкнення без затримки.
Загуби холостого ходу	≤12мA (Без використання USB)
Падіння напруги під час заряджання	<0.2В
Падіння напруги в разі розрядження	<0.15В
Напруга основної (bulk) зарядки акумулятора	14,4В
Напруга підтримувальної (float) зарядки	13,7В
Режим заряджання	ШІМ
Температурна компенсація	-4 мВ/розділ/° C
Вихід USB	5В 1А
Рекомендований дріт	16 мм.кв
Робоча температура	-20 ° C ~ 50 ° C
Розміри отворів для монтажу	55 мм * 122 мм — ⁇ 3.5мм
