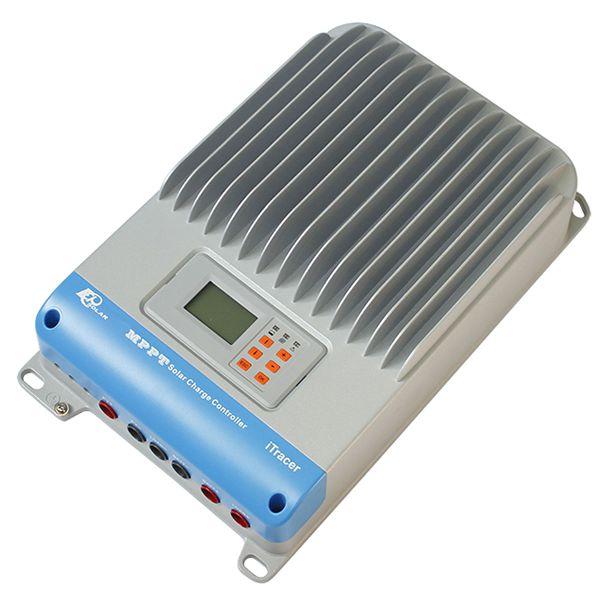

Контролер MPPT 45A 12/24/36/48В з дисплеєм iTracer iT4415ND контролер промислового класу з поліпшеним алгоритмом пошуку точки максимальної потужності (Maximum Power Point Tracking MPPT). Він може передати максимально доступну потужність у заряджання акумулятора та заряджати акумулятор невисокої номінальної напруги від сонячних батарей вищої номінальної напруги.

У цьому контролері можливі 4 режими роботи навантаження

Натисніть для входу в меню налаштувань режиму роботи навантаження, коли виділений пункт Load Set, клавішамиможна вибрати режим із відповідних пунктів Manual — ручний режим, Light On/Off — Від заходу сонця до світанку, Light On+Timer — ввімкнення навантаження за таймером, Time — За часом.

Ручний режим
Цей режим слугує для увімкнення/вимкнення навантаження в ручну кнопку.

Від заходу сонця до світанку
Коли напруга сонячних панелей опускається нижче від точки NTTV (порогова напруга нічного часу), на заході контролер вмикає навантаження після затримки 10 хв. Коли напруга сонячних панелей підмивається вище від точки DTTV (порогова напруга денного часу), на світанку контролер вимикає навантаження після затримки 10 хв.

Увімкнення світла за таймером
Коли напруга сонячних панелей опускається нижче від точки NTTV (порогова напруга нічного часу), на заході контролер вмикає навантаження після затримки 10 хв. На час упродовж декількох годин встановлених користувачем на таймері 1. Потім увімкне навантаження перед світасом упродовж декількох годин встановлених користувачем на таймері 2.

За часом
Навантаження одноразово або двічі на добу вмикається у встановлений користувачем час вмикання і вимикається у встановлений користувачем час вимкнення.

Є можливість вибору 4 типів акумуляторних батарей
Герметичний Свинцевокислотний (Sealed)
Гелевий (Gel)
Заливний (Flooded)
Користувацькі параметри (User)

Поряд зі звичайним контролем стану акумулятора за заданими рівнями напруги в цьому контролері є дуже цікава функція-можливість встановлювати ступінь розряду та ступінь заряду акумулятора в % від його номінальної ємності.
Для цього досить у параметрах (см.ниж. вказати тип і ємність акумулятора, а також допустимі межі розряджання та заряду акумулятора.

Особливості

• Покращений алгоритм MPPT з максимальною ефективністю 99%
• Технологія багатофазного синхронного випрямлення з максимальним ККД перетворення 98%
• Двоядерна архітектура процесора (ARM CPU + DSP) підвищує швидкість відгуку системи та оптимізує продуктивність системи
• Багатофазна технологія керування забезпечує лінійність зарядного струму, зменшує пульсацію та підвищує ефективність системи
• ЖКИ дисплей із роздільною здатністю 128*64 динамічно відбиває дані та стан, 6 комбінованих клавіш для зручної експлуатації
• 4 вибору параметрів типу акумулятора: герметичні (Sealed), гелеві (Gel), заливні (Flooded) та користувацькі параметри
• Запис енергетичної статистики, зручна користувачам функція для перегляду даних про енергію заряджання розряджання на кожен день, місяць, рік і загальну кількість виробленої енергії
• Різні режими керування навантаженням
• Програмовані параметри акумуляторних батарей
• Реєстрація даних про події за 15 місяців
• Передбачений інтерфейс зовнішньої комунікації (RS232, RS485 з протоколом Modbus, зовнішня шина даних CAN Bus)
• Надається комп'ютерне програмне забезпечення для моніторингу в реальному часі та зміни параметрів.
• Можливість оновлення внутрішнього програмного забезпечення

Електричні захисту：

• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійний захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження за струмом.
• Захист акумулятора від перезарядження
•Захист акумулятора від перерозраряджання
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження

Індикація, керування, під'єднання

№	елемент
1	Алюмінієвий радіатор охолодження.
2	ЖКИ дисплей стану та даних.
3	Світлодіодний індикатор акумулятора. Показує 3 рівні заряду
4	Світлодіодний індикатор заряджання. Показує наявність/немає заряджання.
5	Світлодіодний індикатор попереджень. Показує наявність попереджувальних повідомлень контролера.
6	Клавіші перегляду та зміни параметрів.
7	RS-232 порт для моніторингу контролера на ПК, оновлення ПЗ.
8	RS-485 порт для моніторингу контролера на ПК, оновлення ПЗ.
9	Порт датчик температури Під'єднується датчик температури акумулятора, модель CR2032.
10	Порт датчик температури АКБ (MC1.5-5.08-2L). Під'єднується датчик температури акумулятора.
11	Порт контролю напруги акумулятора (MC1.5-5.08-2L). Під'єднується датчик напруги акумулятора для точнішого вимірювання напруги.
12	CAN bus порт (MC1.5-3.81-4L). З'єднує контролер з іншими CAN BUS сумісними пристроями.
13	Плюсова клема сонячної панелі.
14	Мінусова клема сонячної панелі.
15	Мінусова клема навантаження.
16	Мінусова клема акумулятора.
17	Плюсова клема акумулятора.
18	Плюсова клема навантаження.

Світлодіодний індикатор стану акумулятора

Зелений постійно — Напруга акумулятора в допустимому діапазоні.
Зелений повільно блимає — акумулятор заряджений
Жовтогарячий постійно — Висока напруга акумулятора
Жовтогарячий блимає — перегрівання контролера.
Червоний постійно — акумулятор повністю розряджений, акумулятор вимкнений.
Червона блимає — Перегрівання акумулятора, не нормальна напруга системи.
Зелений швидко блимає — Перенапруга акумулятора, акумулятор вимкнений.

Світлодіодний індикатор заряджання.

Зелений блимає — акумулятор заряджається

Зелений не світи — акумулятор не заряджається

Світлодіодний індикатор попереджень

Червоний не світи — норма.

Червона блимає — Сила струму не в нормі, перевантаження, коротке замикання в навантаженні.

Схема під'єднання

ЖКИ Дисплей

Під час кожного ввімкнення дисплей зображає це зображення на час ініціалізації контролера, після успішного ініціалізації через 3 сек. зображається основний інтерфейс.

Зображення на час ініціалізації.

Основний інтерфейс.

Вхід у головне меню здійснюється натисканням клавіші

В інтерфейсі головного меню виводиться 9 пунктів:

Monitoring — параметри системи, що переглядаються,
Log Info — журнали записів параметрів і повідомлень,
Clock Set — налаштування годинника,
Local Para Set — налаштування мережевого з'єднання з ПК та ін. настроювання інтерфейсу,
Load Set - настроювання режиму роботи навантаження,
Control Para — змінні параметри системи,
Sys Password — настроювання користувацької авторизації,
Default Set — скидання налаштувань на заводські та очищення записів у журналах,
Dev Msg — інформація про пристрій.

Переміщення за пунктами здійснюється клавішами , натисканням клавіші входить до інтерфейсу обраного пункту.

Пункт Monitor — це інтерфейс з 11 сторінок параметрів, що проглядаються.

Натискайте клавіші для переміщення сторінками параметрів:

напруга та сила струму акумулятора, показники максимальної та мінімальної напруги акумулятора за день, стан акумулятора (Normal - норма, UVW - попередження про високу напругу та вимкнення, LVD — попередження про низьку напругу та вимкнення, Over Voltage - попередження про перенапругу, Over Temperature - перегрівання),
стадія заряджання (no charging — не заряджається, equalized — вирівнювання заряджання, boost — основний заряд, float — підтримувальна зарядка),
Generated Energy -енергетична статистика сонячної енергії,
Consumed Energy - енергетична статистика споживаної енергії,
Total Generated - Total Consumed - повна енергетична статистика,
температура та коефіцієнт термокомпенсації АКБ,
напруга та сила струму навантаження, стан навантаження (ON — ввімкнена, OFF — вимкнена) температура довкілля.

Пункт Control Para — змінювані параметри системи — це інтерфейс із 10 сторінок параметрів настроювання:

Batt Type — Тип акумулятора
Batt AH — ємність акумулятора
Temp Coefficient — температурний коефіцієнт
Rated Volt — напруга системи
Over Volt. Disc. - Верхнє порожеве напруження вимкнення
Charge Limit — Гранична зарядна напруга
Over Volt. Rect — Напруга відновлення під'єднання після вимкнення
Boost Charge — Напруга абсорбувального заряду
Float Charge — Напруга підтримувального заряду
Equalize Charge — Напруга вирівнювання заряду
Boost Rect Volt — Напруга відновлення абсорбувального заряду
Low Volt Rect — Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR
Under Volt Rect — Нижня порогова напруга
Under Volt Warn — Попередження про низьку напругу
Low Volt Disc — Напруга вимкнення навантаження (захист від перерозряджання акумулятора) — LVD
Discharge Limit — Гранична напруга розряду
Equalize Time — Тривалість вирівнювання
Boost Time — Тривалість основного заряджання
Batt. Manag. — Метод заряджання акумулятора
Char.SOC — Ємність заряду акумулятора
Disc.SOC — Ємність розряду акумулятора
Vol.Com. SOC — Зарядка з контролем за напругою Vol і ємності заряду SOC

Інструкція з експлуатації (англійською мовою)

Технічні характеристики

Модель	IT4415ND
Номанальний струм заряду акумулятора	45 А
Номінальний струм навантаження	45 А
Системна напруга	12В/24В/36В/48В автоматичне визначення
Максимальна напруга сонячної батареї	150В
Напруга акумулятора	8-72В
Максимальна вхідна потужність від сонячної батареї	12В — 600 Вт; 24 В - 1200 Вт; 36В - 1800Вт; 48В — 2400 Вт
Власне споживання	1,4-2,2 Вт
Напруга вирівнювання заряду (Equalization)	Sealed: 14.6В, Flooded: 14.8В, Користувацькі параметри: 9~17В
Напруга абсорбувального заряду (Boost)	Gel: 14.2В, Sealed: 14.4В, Flooded: 14.6В, Користувацькі параметри: 9~17В
Напруга підтримувального заряду (Float)	Gel /Sealed /Flooded: 13.8В, Користувацькі параметри: 9~17В
Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR	Gel/Sealed/Flooded: 12.6В, Користувацькі параметри: 9~17В
Напруга вимкнення навантаження (захист від перерозряджання акумулятора) — LVD	Gel/Sealed/Flooded: 11.1В, Користувацькі параметри: 9~17В
Заземлення	загальний мінус
Температура зберігання	-30 ° C ~ +85 ° C
Робоча температура	-25 ° C ~ +55 ° C
Відносна вологість	95% без конденсації
Клас захисту	IP20
Гарантія	12 мес.
Габарити	382 мм*231мм*107мм
Клемник	35 мм.
Вага	4,6кг
