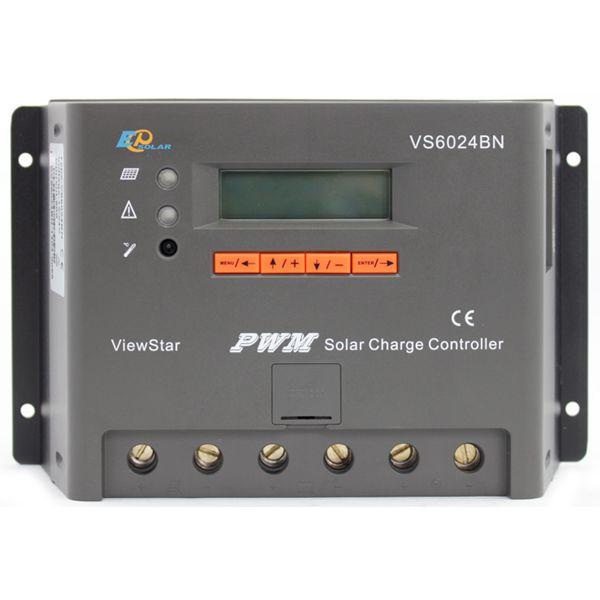

EPsolar (EPEVER) Контролер, ШІМ 60 А 12/24 В з дисплеєм, (VS6024BN), EPsolar (EPEVER)

Контролер 60A 12/24 В з дисплеєм VS6024BN Нова серія контролерів сонячної зарядки ViewStar для автономних систем живлення від сонячної енергії, як-от: вулична підсвітка, невелика домашня сонячна електростанція.

У цьому контролері можливі 4 режими роботи навантаження

Натисніть для входу в меню налаштувань режиму роботи навантаження, коли виділений пункт Load Set, клавішамиможна вибрати режим із відповідних пунктів: Manual — ручний режим, Light On/Off — Від заходу сонця до світанку, Light On+Timer — ввімкнення навантаження за таймером, Time — За часом.

Ручний режим
Цей режим слугує для увімкнення/вимкнення навантаження в ручну кнопку.

Від заходу сонця до світанку
Коли напруга сонячних панелей опускається нижче від точки NTTV (порогова напруга нічного часу), на заході контролер вмикає навантаження після затримки 10 хв. Коли напруга сонячних панелей підмивається вище від точки DTTV (порогова напруга денного часу), на світанку контролер вимикає навантаження після затримки 10 хв.

Увімкнення світла за таймером
Коли напруга сонячних панелей опускається нижче від точки NTTV (порогова напруга нічного часу), на заході контролер вмикає навантаження після затримки 10 хв. На час упродовж декількох годин встановлених користувачем на таймері 1. Потім увімкне навантаження перед світасом упродовж декількох годин встановлених користувачем на таймері 2.

За часом
Навантаження одноразово або двічі на добу вмикається у встановлений користувачем час вмикання і вимикається у встановлений користувачем час вимкнення.

Є можливість вибору 4 типів акумуляторних батарей
Герметичний Свинцевокислотний (Sealed)
Гелієвий (Gel)
Заливний (Flooded)
Користувацькі параметри (User)

Поряд зі звичайним контролем стану акумулятора за заданими рівнями напруги в цьому контролері є дуже цікава функція-можливість встановлювати ступінь розряду акумулятора на % від його номінальної ємності.
Для цього достатньо в параметрах (Див.ниж) вказати тип і ємність акумулятора, а також допустимі межі розряду акумулятора.

Особливості

• Чудовий дизайн
•високошвидкісний 32 бітний процесор
•Високий ККД для сімейства ШІМ
•Інтелектуальний таймер керування освітленням на сонячній системі живлення.
•12 бітний аналоговий високоточний високоточний перетворювач, що забезпечує високу точність вимірювання.
•На МОП (MOSFET) силових транзисторів.
•Повний набір параметрів і вибір режимів роботи навантаження.
• Покращений інтерфейс зі зручним керуванням.
•Температурна компенсація
•Вбудований графічний РК-екран з HMI (інтерфейс осіб — машина) 4 кнопковим, інтегрованим меню показань і установок
•Функція енергетичної статистики
•RS485 порт з MODBUS комунікаційним протоколом
•ПК моніторингове програмне забезпечення, можливість використовувати зовнішній пульт моніторингу параметрів у реальному часі та налаштування.
•Оновлюване внутрішнє програмне забезпечення

Електричні захисту：

• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійний захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження за струмом.
• Захист акумулятора від перезарядження
•Захист акумулятора від перерозряджання
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження

Індикація, керування, під'єднання

1 — Датчик температури. Вимірює температуру довкілля та задає температурну компенсацію.
2 — Світлодіодний індикатор попереджень Показує наявності системних попереджень.
3 — Світлодіодний індикатор стану заряджання. Показує стан заряджання та підвищену напругу акумулятора.
4 — Рідкокристалічний дисплей (ЖКІ) показує інтерфейс із системними параметрами та станами.
5 — 4 клавіші перегляду та зміни параметрів контролера.
6 — Комунікаційний порт з'єднує із зовнішнім пультом MT-50 (купується додатково) або з ПК
7 - Клеми під'єднання навантаження
8 — Клеми під'єднання акумулятора
9 — Клеми під'єднання сонячних панелей
10 — Роз'єм зовнішнього датчика температури (ction) Вимірює температуру довкілля та задає температурну компенсацію
11 - Відсік внутрішньої батарейки (RTC)

Світлодіодний індикатор попереджень
індикатор попереджень блимає червоним кольором у випадках: перевантаження за струмом, ненормальною напругою, неправильною полярністю сонячних панелей, коротким замиканням сонячних панелей, перегрівання акумулятора, у разі вимкнення сонячних панелей або акумулятора короткого замикання в навантаженні, перегрівання контролера.

Світлодіодний індикатор стану заряджання.
Зелений постійно — Заряджається акумулятор

Схема під'єднання

ЖКИ Дисплей

	Під час кожного ввімкнення дисплей показує це зображення на час ініціалізації контролера.

Вхід у головне меню здійснюється натисканням клавіші

В інтерфейсі головного меню виводиться 10 пунктів:

Monitoring параметри системи, що переглядаються,
Device Set Настроювання часу та мережевого з'єднання з ПК,
Parameter Set змінювані параметри системи,
Load Set настроювання режиму навантаження,
Rated Value Номінальні параметри системи (Напруга ємність типу акумулятора, номінальні струми навантаження, сонячної батареї),
Test Mode Тестовий режим використовується для перевірки системи,
Password настроювання користувацької авторизації,
Batt Mng інтерфейс настроювання параметрів режим заряду з контролем і без контролю термокомпенсації та з контролем і без контролю за глибиною заряду розряду,
Factory Reset скидання налаштувань на заводські,
Reboot Device перезавантаження контролера.

Переміщення за пунктами здійснюється клавішами , натисканням клавіші входить до інтерфейсу обраного пункту.

Пункт Monitoring — це інтерфейс із 5 сторінок параметрів, що проглядаються.

Натисніть для входу клавішу коли виділений пункт Monitoring.

PV - Напруга та сила струму сонячних батарей
BATT - Напруга та сила струму акумулятора
TEMP SOC: - Температура та рівень заряду акумулятора
LOAD - Напруга та сила струму навантаження
Час і стан системи
Char. Energy Disch. Energy - Перегляд енергетичної статистики заряду та навантаження

Змінювані параметри системи — Parameter Set — це меню з 5 сторінок параметрів настроювання:

Temp Compensate Coeff коефіцієнт термокомпенсації,
Over Volt. Disc Верхня порогова напруга вимкнення сонячної батареї (у разі досягнення акумулятором цієї напруги припиняється заряджання акумулятора від сонячної батареї)
Charg Lmt Гранична зарядна напруга
Over Volt. Rect Порогова напруга відновлення під'єднання сонячної батареї після вимкнення верхнім пороговим напругою (Over Volt. Disc).
Equal напруга вирівнювання заряджання, (Параметр не активний для акумулятора GEL)
Boost напруга абсорбувального заряду,
Float напруга підтримувальної зарядки,
Boost V.Rect Напруга відновлення абсорбувального заряду
Under V.Rect Напруга попередження повторного під'єднання навантаження після вимкнення за низькою напругою-UVR
Under V.Warn Попередження про низьку напругу
Low V.Rect Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR
Low V.Disc Напруга попередження про вимкнення навантаження за низькою напругою-UVD
Discharge Lmt Гранична напруга розряду
Equalize Time тривалість вирівнювання заряджання (налаштовується від 0 до 180 хв)
Boost Time тривалість абсорбувального заряду, (налаштовується від 0 до 180 хв)
Параметри активні під час заряджання з контролем місткості розряду
Charge% параметр глибини заряду (постійна величина)
Discharge% глибини розряду (налаштовується від 0 до 80)

Інструкція з експлуатації (англійською мовою)

Технічні характеристики
