EPsolar(EPEVER) Контроллер MPPT 20A 12/24В, (Tracer2210A), EPsolar(EPEVER)

Контролер MPPT 20A 12/24 В, Tracer-2210A — це передовий контролер із функцією пошуку точки максимальної потужності (MPPT) для автономних сонячних систем. Контролер забезпечує найвищий ККД, понад 98%, мінімум втрат потужності.

MPPT — це основна топологія в економних схемах перетворення, що реалізується на мікропроцесорі для інтелектуального регулювання робочої точки сонячних панелей, що дає змогу сонячним панелям розвивати максимальну потужність. У разі зміни умов, робоча точка сонячних панелей відхилятися від точки максимальної потужності, мікропроцесор регулюватиме робочу точку сонячних батарей на основі розрахунку MPPT, щоб витягти із сонячних батарей максимально можливу потужність.
Порівнюючи з ШІМ — контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідної потужності залежить від чинників, як-от особливості сонячних панелей, умов довкілля та рівня освітлення.

У цьому контролері можливі 4 режими роботи
1. Контролер для освітлення — встановлюємо час світіння після того, як стемніло (Таймер1) і перед світанками (Таймер2), упродовж від 1 до 15 годин.
2. Контролер для освітлення — вмикання світіння через 10 хв після того, як стемніло та до світанку.
3. Контролер у ручному режимі (вмикання живлення навантаження кнопкою).
4. Тестовий режим навантаження — вмикання навантаження після того, як стемніло та вимкнення зі світасом без затримки.

Можливий вибір 4 типів акумуляторів

1. Заливні АКБ

2. AGM

3. GEL

4. Встановлені користувачем параметри (діапазон напруги для параметрів 9-17 В). Настроюється за допомогою дистанційного пульта MT-50 або через комп'ютер за допомогою спец. програмного забезпечення.

Особливості

•1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
•2. ККД перетворення 98%
•3. Ефективність пошуку точки максимальної потужності понад 99,5%
•4. Висока швидкість перебування точки максимальної потужності
•5. 3-ступеневе заряджання із ШІМ регулюванням
•6. Мультифункціональний LCD-дисплей з інтуїтивно зрозумілим керуванням
•7. Керування режимом роботи навантаження, вибір типу акумулятора
•8. 1 рік гарантії

Електричні захисту：
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійний захист від перенапруги сонячних батарей.
• Захист акумулятора від перезарядження
•Захист акумулятора від перерозраряджання
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні

• Захист від перегрівання
• Захист від перевантаження

Переваги MPPT

Вольт — Амперна характеристика

Приведена типова ВА характеристика сонячної батареї для 12 В акумулятора.

Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячних батарей трохи вища від напруги акумуляторної батареї.
Напруга заряджання: UA = 13.2В
Ток заряда: IA = 5.8A
Міцність: PA = 13,2 * 5,8 = 76.56Вт

MPPT Контролер:
Сонячна панель працює в точці В, робоча напруга сонячної панелі набагато вища, ніж напруга акумуляторної батареї.
Напруга заряджання: UB = 17.9В,
Ток зарядки: IB = 5,2A
Потужність: PB = 17,9 * 5,2 = 93,08Вт

Порівняння:
Потужність B вища за потужність A.
(PB-PA)/ PA=21,6%

Залежно від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду тощо, величина підвищення ефективної процентної потужності становить 10-30%.

Зовнішній вигляд контролера

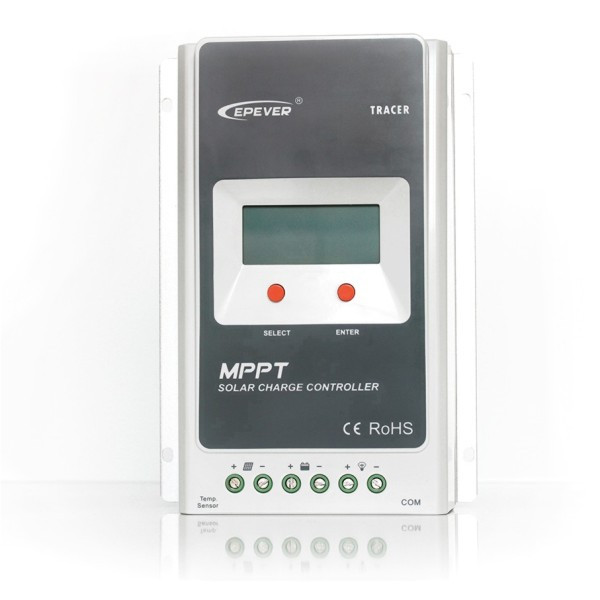

1 — Мотажні отвори 2 - Кнопка Вибір (Select) 3 - Порт під'єднання датчика температури 4 - Клеми під'єднання сонячних батарей 5 — Клеми під'єднання акумулятора 6 — Клеми під'єднання навантаження 7 - Порт RS-485 (для ПК або дистанційного пульта) 8 — Кнопка підтвердження вибору (Enter) 9 - Дисплей

LCD дисплей

Схема під'єднання

Інструкція з експлуатації (англійською мовою)

Технічні характеристики
