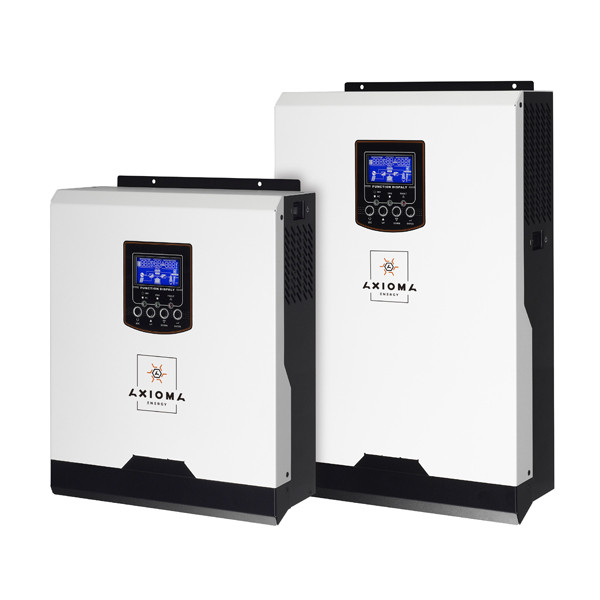

AXIOMA energy й ДБЖ 5000ВА, 48В + контролер ШІМ 50А, ISPWM 5000,
В наявностіAXIOMA energy й ДБЖ 5000ВА, 48В + контролер ШІМ 50А, ISPWM 5000,
17 180 грн
+380686261653
  • +380 (68) 626-16-53
  • +380 (67) 736-72-44
Опис
Характеристики
Інформація для замовлення
Потужність - 4000Вт, 48В - 220В, PWM-контролер 50А

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Основні переваги гібридних інверторів Axioma Energy ISPWM 5000:

  • Чисто синусоїдальна форма вихідної напруги 230В.
  • Вбудований PWM (ШІМ) контролер сонячної зарядки.
  • Регулювання діапазону напруги живильної електромережі.
  • Регулювання сили зарядного струму.
  • Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
  • Можливість харчування як від електромережі, так і від електрогенератора.
  • Автоматичне відновлення живлення від електромережі при відновленні напруги.
  • Захист від перевантаження та короткого замикання.
  • Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
  • Функція холодного старту.



Панель для підключень до інвертора виглядає так

7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник

Приклад схеми підключення Гібридного Джерела безперебійного живлення

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда

AXISSV1 24

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.

Панель управління Гібридного Джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор Повідомлення
MKS led1 Зелений
Світиться Електропостачання споживачів з мережі
БлимаєЕлектропостачання споживачів від АКБ
MKS led2 Зелений
СвітитьсяАКБ заряджена
БлимаєАКБ заряджається
MKS led3 Червоний
СвітитьсяСообщение об аварии
МигаетПредупреждающее сообщение

Функциональные клавиши

КлавишаОписание
ESCВыход из режима настройки
UPПереход к предыдущему выбору
DOWNПереход к следующему выбору
ENTERПодтверждение выбора или переход к режиму настройки

Инструкция по эксплуатации инвертора на русском языке

Технические характеристики гибридного ИБП 5000ВА, 48В + ШИМ контроллер 50А, ISPWM 5000, AXIOMA energy, приведены в таблице.

МодельISPWM 3000ISMPPT 3000ISPWM 5000ISMPPT5000
Номінальна потужність3000ВА / 2400Вт5000ВА /4000Вт
ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга230 VAC
Два діапазони напруги (на вибір) 170-280 (для комп'ютера)
90-280 (для інших навантажень)
Частота50 Hz/60 Hz (автовизначення)
ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга (при роботі від акумулятора)230 VAC ± 5%
Пікова потужність6000VA10000VA
ККД90%~93%
Час перемикання10мсек (для комп'ютера); 20мсек (для інших навантажень)
СинусоїдаЧистий синус
АКУМУЛЯТОРИ
Напруга акумулятора24 VDC48 VDC
Напруга плаваючою зарядки27 VDC54 VDC
Напруга захисту від перезаряду32 VDC60 VDC
СОНЯЧНІ БАТАРЕЇ
Тип сонячного зарядного пристроюPWMMPPTPWMMPPT
Максимальна напруга холостого ходу сонячних батарей 80 VDC102 VDC105 VDC145 VDC
Макс. струм заряду від сонячних батарей50A40A50A60A
Макс. струм заряду від мережі25 A 60A
Макс. струм заряду70 A60 A110 A120 A
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Розміри, Глибина x Ширина x Висота, мм100 x 334 x 285120 x 295 x 468
Вага, кг6,46,61113
Порти передачі данихUSB
Допустима відносна вологість5% - 95% (Без конденсату)
Діапазон допустимої температури для роботи інвертора0°C до 55°C
Діапазон допустимої температури для зберігання інвертора-15°C до 60°C
Користувальницькі характеристики
COM_VIRTUEMART_PRODUCT_WEIGHT13 KG
COM_VIRTUEMART_PRODUCT_WIDTH0.1 CM
COM_VIRTUEMART_PRODUCT_HEIGHT0.285 CM
COM_VIRTUEMART_PRODUCT_LENGTH0.334 CM
