Пульт дистанційного керування для ІПБ AXIOMA energy серії IA

Дистанційний пульт керування для ДБЖ серії IА з цифровою індикацією даних зображає оперативну системну інформацію, її параметри та попереджувальні повідомлення. Інформація зображається на РК-дисплеї з підсвіткою. Великий цифровий дисплей полегшує читаність символів. На дисплей також виведений перемикач живлення й режимів роботи інвертора. Дистанційний пульт забезпечений кабелем 10 м і під'єднується до інвертора через порт RJ45.
Дистанційний пульт дає змогу відстежувати:
1. Напруга вхідної мережі живлення;
2. Напруга на виході інвертора;
3. Частоту вихідної напруги інвертора;
4. Режим роботи пристрою та повідомлення про помилку;
5. Напруга блока акумуляторних батарей або поточна напруга заряду акумуляторних батарей;
6. Ступінь навантаження інвертора на вихід, у відсотках;

Загальний вигляд

Функціональні елементи пульта

1. Живлення вмик./вимк.
2. Роз'єм RJ45 (для з'єднання з інвертором).
3. Порт RS232 (опціонально).

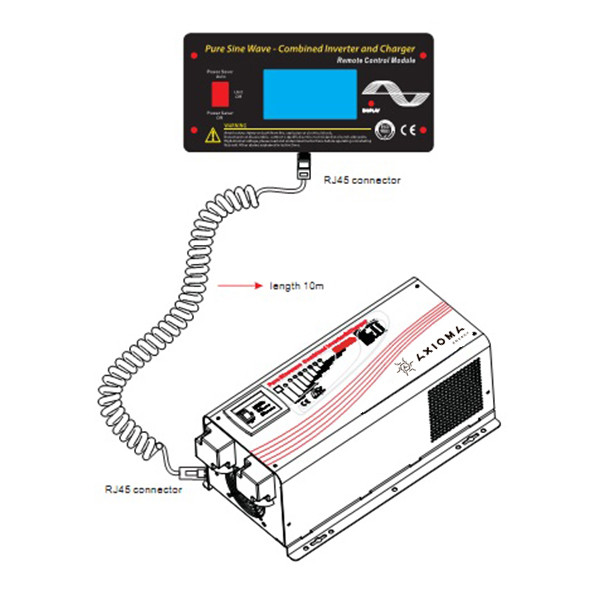

Схема з'єднання пульта та інвертора

Довжина з'єднувального кабелю — до 10 м.

Дисплей

1. Input AC — Напруга вхідної мережі живлення.
2. Batt DC — Напруга блока акумуляторних батарей або поточна напруга заряду акумуляторних батарей.
3. Output Load — ступінь навантаження інвертора на вихід, у відсотках.
4. Alarm — «Тревога»: YES або NO.
5. Fault — «Омищення»: YES або NO.
6. Output AC — напруга на виході інвертора.
7. Output Freq — частота вихідної напруги інвертора.
8. Work Mode — Режим роботи: Online (від мережі) або Inverter (від акумуляторних батарей).

Індикація рівня заряду батарей

Габаритні розміри

Монтаж пульта керування
