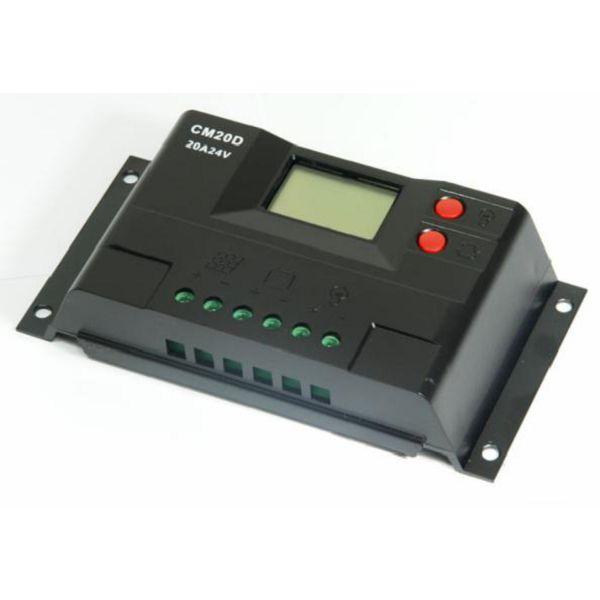

JUTA Контролер 10А 12В/24В з дисплеєм + USB гніздо (Модель-CM20D), JUTA
JUTA Контролер 10А 12В/24В з дисплеєм + USB гніздо (Модель-CM20D), JUTA
340 грн.
В наявності
Купити
Зателефонуйте мені
  • +380 показати номер +380686261653
  • +380686261653
  • +380677367244
  • +380 показати номер +380686261653
  • +380686261653
  • +380677367244
  • Контакти
    • Телефон:
      +380686261653
      +380677367244
    • Контактна особа:
      Віолетта Бодняк
    • Адреса:
      ул. Метрологическая 50, Київ, Україна
    • Email:
      info.solensys@gmail.com
  • Умови повернення та обміну
CM20D Контролер заряду

Контролер CM20D це високоінтелектуальний, багатоцільовий контролер сонячної підзарядки і розряду. Вбудований РК-дисплей з дуже дружнім інтерфейсом, гнучка настройка всіх параметрів. В повній мірі підходить під різне обладнання.

Основна відмінність даного контролера-НАЯВНІСТЬ USB ГНІЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.

У цьому контролері можливі 3 режими роботи
1. Контролер для освітлення - встановлюємо час світіння після того, як стемніло на протязі від 1 до 23 годин.
2. Контролер для освітлення - встановлюємо час світіння після того, як стемніло і до світанку.
3. Контролер у звичайному режимі харчування подається на навантаження постійно).

Особливості

1. Відображення параметрів на РК графічному дисплеї

2. Клавішне управління.

3. Автоматичне визначення робочого напруги системи

4. Інтелектуальний ШІМ режим зарядки

5. Автоматична температурна компенсація (під замовлення)

6. Регульовані параметри управління зарядки-розрядки

7. Вибір режиму навантаження

8. Захист від зворотного розряду акумулятора

9. Відключення акумулятора при низькій напрузі (LVD)

10. Захист від неправильного підключення батареї

11. Захист від перевантаження

Можливий вибір одного з чотирьох режимів заряду акумулятора:
B01-для герметичних акумуляторів необслуговуваних(напруга абсорбуючого заряду 14,4/28,8 В)
B02-для гелевих акумуляторів(напруга абсорбуючого заряду 14,2/28,4 В)
B03-для обслуговуваних акумуляторів(напруга абсорбуючого заряду 14,6/29,2 В)
B00-для літієвих акумуляторів (параметри заряду потрібно налаштовувати додатково)

Контролер дозволяє контролювати і самостійно встановлювати(де це можливо):
- Напруга на клемах акумулятора;
- напруга підтримує заряду;
- напруга відключення навантаження;
- напруга відновлення подачі живлення на навантаження(після відключення).
- режим роботи навантаження(три режими вказані вище).

Опис індикації символів на дисплеї:

Cm LCD

P1: цифрові параметри.
P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: Індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділок рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: индикация нагрузки. Этот символ указывает, что контроллер находится в состоянии выдачи тока в нагрузку, отсутствие этого символа указывает на отсутствие тока нагрузки. Мерцание символа указывает на перегрузку или повреждение цепи нагрузки.
P7: А - индикация силы тока; H – Индикация часов.
Р8: V - Индикация напряжения.

Описание функции клавиш:

but1q

Клавиша циклического выбора интерфейса, этой клавишей выполняется переключение между страницами в

циклической последовательности как показано на рисунке. Кроме того, эта клавиша может выполнять функцию

"Збільшити" у стані настройки параметрів.

LCD1 CMq

but2q

Ця клавіша включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в

стані налаштування параметрів.

Інструкція з експлуатації(англійською мовою)

Технічні характеристики

МодельCM20D
Номінальний струм10A
Номінальна напруга12В / 24В автоматичне визначення
Напруга сонячної панелі≤50В
Підтримуючий (float) заряд13.8 В / 27,6 В
Напруга відключення навантаження (захист від перерозряду акумулятора) - LVD10.7 У / 21.4 В
Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR12,6 В / 25.2 В
Напруга абсорбуючого заряду (Boost)
b01 Герметичні 14,4 В / В 28,8(протягом 2 годин)
b02 Гелевые14.2В / 28.4 В
b03 Заливні 14.6 У / 29.2 В
Втрати холостого ходу≤13мА
Падіння напруги при заряді і розряді0.2 В | <0.1 В
Режим зарядкиШІМ
Температурна компенсація-4мВ / поділ / ° C (настроюється)
Рекомендований дріт6 мм. кв
Робоча температура-20 ° C ~ 60 ° C
Температура зберігання-30 ° C ~ 70 ° C
Вологість≤90%, без конденсації
Габарити88 мм * 160 мм * 37 мм
Розміри отворів для монтажу64 мм * 150 мм - ∅5мм
Вага230г
