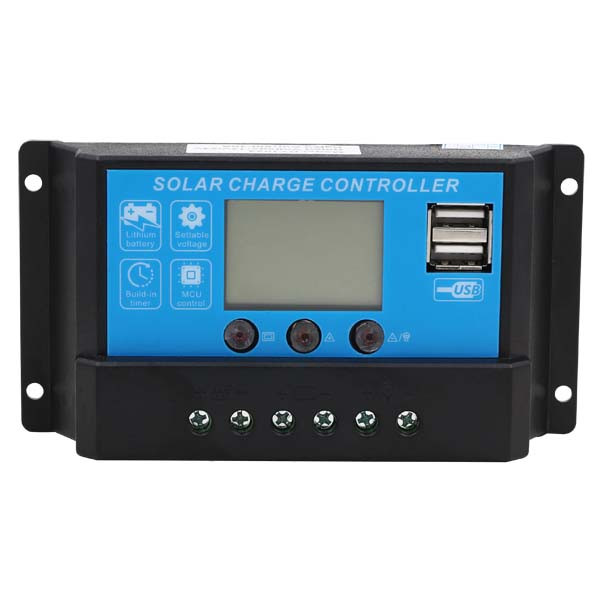

    DY-2024 Контролер заряду

    Контролер DY-2024 — це високоінтелектуальний багатоцільовий контролер сонячного підзаряджання та розряджання. Вбудований РК-дисплей із дуже дружнім інтерфейсом, гнучке настроювання всіх параметрів. Уповні підходить під різне обладнання.

    DY 11

    Основна відмінність контролер DY-2024-НАЛИЧІ USB ГНІЗД ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

    Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.

    Особливості контролер DY-2024

    1. У схемі використовується промисловий контролер.

    2. Великий рідкокристалічний екран.

    3. Всі параметри настроювані.

    4. Інтелектуальний триступеневий керований ШІМ-заряджання.

    5. Захист від короткого замикання й обривання ланцюга навантаження.

    6. Захист від зворотного розряджання та перезаряджання акумуляторів.

    7. Токовий захист на компліментарних парах MOSFET.

    8. Мале нагрівання компонентів пристрою.

    9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21

    Контролер DY-2024 може працювати з такими типами акумуляторів:

    1. Гелеві.

    2. Кислотні необслуговувані (герметичні).

    3. Кислотні обслуговвані.

    4. Залізо-літієві.

    5. Літій-іонні.

    Можливий вибір одного із семи режимів заряду акумулятора:


    B01 — для герметичних необслуговуваних акумуляторів (напруга абсорбувального заряду 14,4/28,8В)
    B02 — для гелевих акумуляторів (напруга абсорбувального заряда 14,2/28,4В)
    B03 — для акумуляторів, що обслуговуються (напруга абсорбувального заряда 14,6/29,2В)
    B04 — для залізо-літієвих акумуляторів (4 банки послідовно)
    В05 — для залізо-літієвих акумуляторів (5 банок послідовно)
    В06 — для літій-іонних акумуляторів (3 банки послідовно)
    В07 для літій-іонних акумуляторів (4 банки послідовно)

    Контролер DY-2024 дає змогу контролювати й самостійно встановлювати:


    - Напруга на клемах акумулятора;
    - напруга підтримувального заряду;
    - напруга вимкнення навантаження;
    - напруга відновлення подавання живлення на навантаження (після вимкнення).
    — режим роботи навантаження.

    Опис індикації символів на рідкокристалічному дисплеї контролер DY-2024:

    Cm LCD

    P1: цифрові параметри.
    P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; те, що немає відбиття цього символу, означає, сонячна панель не може заряджати акумулятор через низьку напругу. Якщо символ блимає, отже, акумулятор повністю заряджений і перебуває в підтримувальному (float) режимі заряду.
    P3: Індикація роботи сонячної панелі. Цей символ вказує, що під'єднання панелі сонячних батарей виявлено контролером; брак цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей або недостатньо сонячного світла на панелі сонячних батарей.
    P4: Індикація 5 поділів рівня заряду батареї.
    P5: Індикація розряду. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.
    P6: індикація навантаження. Цей символ вказує, що контролер є в стані видавання струму в навантаження, брак цього символу вказує на брак струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.
    P7: А - індикація сили струму; H — Індикація годинника.
    Р8: V - Індикація напруги.

    Опис функції клавіш контролер DY-2024:

    DY-12

    Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками

    циклічної послідовності, як показано на малюнку нижче. Також у разі утримання цієї клавіші контролер перейде в режим налаштування параметрів.

    Клавіша настроювання параметрів збільшує вибране значення.

    Ця клавіша увімкнення вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшення" в стані налаштування параметрів.

    LCD1 CMq

    Вибір режиму роботи навантаження контролер DY-2024

    1. Ручне керування навантаженням за допомогою кнопки "DOWN".

    2. Програмне керування навантаженням за допомогою вбудованого таймера:

    • [24H] — навантаження увімкнене весь час (24 години на добу);
    • [1-23H] — навантаження ввімкнеться у разі зниження освітленості та вимкнеться після закінчення запрограмованого часу роботи;
    • [0H] — від заходу сонця до світанку, керування навантаженням за датчиком освітленості.

    Інструкція з експлуатації (англійською мовою)

    Технічні характеристики контролера DY-2024

    МодельDY-2024
    Номінальний струм20A
    Номінальна напруга12 В / 24 В автоматичне визначення
    Напруга сонячної панелі≤50В
    Підтримувальний (float) заряд13.8 В / 27,6 В (налаштовуваний параметр)
    Напруга вимкнення навантаження (захист від перерозряджання акумулятора) - LVD10.7В / 21.4В (налаштовуваний параметр)
    Оновлення під'єднання навантаження (після захисту від перерозряджання акумулятора) — LVR12,6 В / 25.2 В (налаштовуваний параметр)
    Напруга абсорбувального заряду (Boost)
    b01 Герметичні 14,4В/28,8Внастроювані параметри
    b02 Гелеві14.2В/28.4В
    b03 Заливні 14.6В/29.2В
    b04 Железо-литий 3,6В х 4штфіксовані параметри
    b05 Железо-литий 3,6В х 5шт
    b06 Літій-іон 4,2 В х 3 шт.
    b07 Літій-іон 4,2 В х 4 шт.
    Загуби холостого ходу≤10мA
    Режим заряджанняШІМ
    Рекомендований дріт10 мм.кв
    Робоча температура-35 ° C ~ 60 ° C
    Габарити70 мм * 133 мм * 34 мм
    Вага204г
