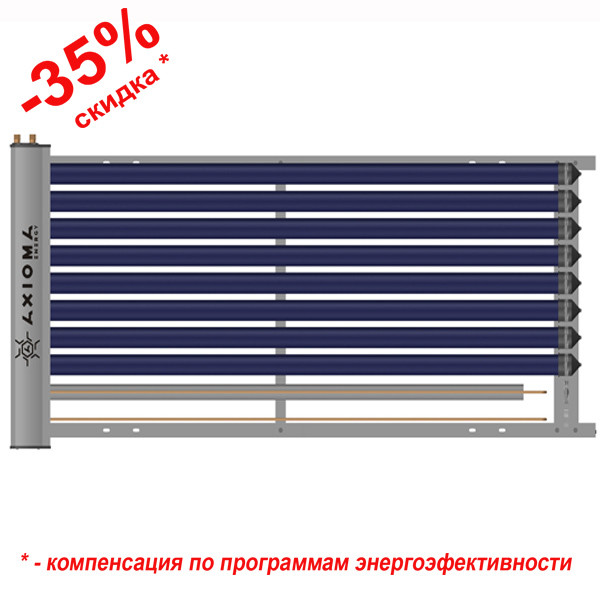

"Балконний" вакуумний сонячний колектор U-pipe AXIOMA energy AX-10U

Представляємо високоефективний "Балконний" вакуумний сонячний колектор U-pipe AXIOMA energy AX-10U.

Продуктивність цього колектора становить 100 л. гарячої води (60 градусів) на день.

Вакуумні сонячні колектори AXIOMA energy можуть продуктивно працювати як цілий рік (коли теплоносіям виступає спеціальна незамерзна рідина (пропіленгліколь), так і сезонно (коли теплоносителем виступає сама нагрівна вода в баку).

Вакуумні сонячні колектори AXIOMA energy AX-10U мають КПД – 79%.

Характеристики щодо потужності "Балконних" вакуумних сонячних колекторів U-pipe AXIOMA energy залежно від різниці температур наведені в таблиці:

Модель колектора	Площа апертури, м кв.	Потужність колектора у Вт у разі сонячного випромінювання 1000 Вт на 1 кв. м. і нижчевідкаленої різниці температур
		0 К	10 К	30 К	50 К	70 К
AX-10U	0,94	739	725	690	645	589

До складу "Балконного" вакуумного сонячного колектора U-pipe AXIOMA energy AX-10U входять
-Вакумні трубки з тришаровим високоселективним покриттям ALN-AIN-SS/Cu.
-Мідні трубки з теплообмінником (маніфолдом).
-Рама з алюмінієвого сплаву для кріплення колектора.

«Балконний» сонячний колектор AXIOMA energy може бути під'єднаний до системи приготування гарячої води одним із двох нижчеприведених способів.

1. Система з природною циркуляцією теплоносія (теплоносій — вода).

У цьому разі бак із гарячою водою має бути вищим від сонячного колектора, даючи можливість гарячій воді підійматися з колектора в бак, а холодній воді надходити з бака в колектор. Такий варіант використання підходить для випадку сезонного використання колектора.

2. Система з примусовою циркуляцією теплоносія (теплоносій — пропіленгліколь).

У цьому разі розташування бака з гарячою водою щодо сонячного колектора не має значення. Такий варіант використання підходить для випадку цілорічного використання колектора.

1 — сонячний колектор

2 — перекачувальний насос

3 — водонагрівач

4 — труба клапана скидання тиску

Інструкція з експлуатації "Балконного" вакумного сонячного колектора U-pipe, AXIOMA energy AX-10U.

Повні технічні характеристики балконного вакуумного сонячного колектора AXIOMA energy AX-10U U-pipe наведені у таблиці:

Модель	AX-10U
Основні характеристики колектора
Загальна площа, м2	1,3
Площа апертури м2	0,94
Макс. допустимий тиск, бар	10
робочий тиск, бари	6
ККД колектора	79%
Коеф. Теплопотер А1 (Вт/м²)/°C	1,35
Коеф. Теплопотер А2 (Вт/м²)/°C	0,013
Діапазон температур довкілля	от -40 до +60 ℃
Порожниста вага, кг.	40
Теплообмінник
Матеріал	Аллюмінієвий сплав
Теплоізоляція	Мінеральна вата, 45 мм
Товщина мідної трубки теблобмінника, мм	1
Діаметр трубки теплообмінника	1"
Вакумні трубки
Кількість трубок	10
Тришарове високоселятивне покриття	ALN-AIN-SS/Cu
Розміри вакуумної трубки, мм	діаметр — 58 мм, довжина — 1800 мм
Рама
Матеріал	Аллюмінієвий сплав
