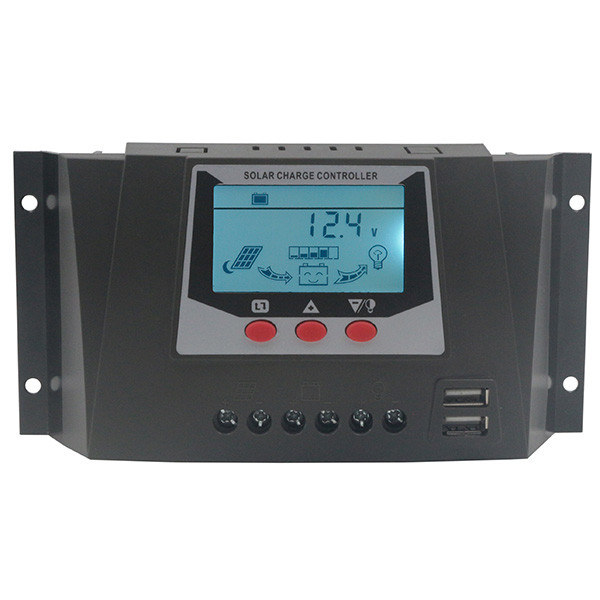

JUTA Контролер 30 А 12/24 В (Модель-WP3024D PWM), JUTA

  • Під замовлення
  • Оптом і в роздріб
  • Код: 29
clockВідправка з 15 серпня 2024

1 670 ₴

Показати оптові ціни
+380686261653
  • +380 (67) 736-72-44
повернення товару протягом 14 днів за рахунок покупця
JUTA Контролер 30 А 12/24 В (Модель-WP3024D PWM), JUTA
Під замовленняJUTA Контролер 30 А 12/24 В (Модель-WP3024D PWM), JUTA
1 670 ₴
+380686261653
  • +380 (67) 736-72-44
Опис
Характеристики
Інформація для замовлення
Контролер 30А 12/24 В (Модель-WP3024D PWM), JUTA

Контролер захищає акумулятор від перезарядження, перерозряджання та втрати заряду вночі. Контролер може працювати за напруги 12/24 В. Струм акумулятора від сонячної батареї та струм споживаним навантаженням не мають перевищувати 30 А.

Особливості продукту

  • Просте кнопкове керування
  • Регульовані параметри керування заряджанням і розряджанням
  • Захист від перевантаження за струмом/короткого замикання
  • Змінюваний режим навантаження
  • 5V/2A USB
  • Заряджання та розряджання як олив'яно-кислотних, так і літієвих батарей
  • Інтелектуальний триступеневий режим заряджання ШІМ
  • Захист від глибокого розряджання/перенапруги/низької напруги
  • Захист від зворотного розряду батареї
  • Захист від переполюсування сонячних панелей/акумулаторів

Додаткові функції контролерів WP30D:

  • 12 / 24V повністю автоматична ідентифікація
  • Температурна компенсація напруги
  • Функція віддаленого моніторингу та зв'язку
  • РК-екран із функцією підсвічування
  • Реверсивний режим керування світлом
  • Підрахунок накопичених ампер-годинників
  • Сонячні контролери можуть працювати з панелі сонячних батарей, коли напруга літієвої батареї становить 0 В

РК-дисплей і кнопки

WP6024D01

WP30D Розміри та під'єднання

WP6024D02

1. Спочатку, згідно з діаграмою, з'єднайте позитивний і негативний електроди батареї з контролером, він автоматично визначить напругу батареї.

2. Потім під'єднайте сонячні панелі до контролера.
3. Нарешті, під'єднайте позитивні та негативні електроди навантаження до контролера. Будь ласка, не перепід'єднуйте з'єднання.
4. Під час використання літієвої батареї із захисною схемою встановіть рівень напруги рівним фіксованому значенню. Не встановлюйте батарею в автоматичну ідентифікацію. Для запобігання захисту плати літієвої батареї від сонячного входу після запуску контролера, необхідно визначити напругу вимкнення.
5. Напруга холостого ходу сонячних батарей має бути меншою, ніж максимально допустима напруга, необхідної літієвою батареєю, щоб запобігти пошкодженню батареї від надмірної напруги.
6. Під час використання літієвої батареї струм короткого замикання на сонячній панелі має бути меншим за 0,3 °C (місткість літієвої батареї).


Внимание!

  1. Під час використання літієвої батареї в умовах нижче ніж 0 °C літієва батарея має бути здатна працювати добре за низької температури.
  2. Сонячні контролери не мають функції вирівнювання для літієвої батареї. Отже, плата захисту літієвої батареї має виконувати функцію вирівнювання напруги.
  3. Будь ласка, суворо дотримуйтеся ладу під'єднання контролера, інакше це може призвести до пошкодження контролера.
  4. У разі вимкнення контролера від'єднуйте кабелі у зворотному порядку.

Скидання у заводські параметри за замовчуванням

У кільцевому інтерфейсі позиції 2 натисніть і утримуйте кнопку «Меню» доти, поки символи в пунктирному стовпчику не почнуть блимати, а контрольні параметри відновляться до значення за замовчуванням. Контролер автоматично перезапуститься для повторного введення даних контролера.

WP6024D04

Різні режими роботи навантаження

Є чотири режими керування для навантаження. Вони являють собою звичайний режим (0), режим керування світлом із відкладеною ввімкненістю і вимиканням (1), режим керування світлом (2), режим керування черговим освітленням. Тривалість затримки може становити 1-24 години.
Нижче наведені робочі інструкції для кожного режиму:

Режим навантаження

подія

стемнілозапрограмований чассвітанок
24Н звичайний режим---
1~23Н керування світлом і відкладений режимнавантаження увімкнененавантаження виклеченанавантаження виклечена
0Н ч режим керування освітленнямнавантаження увімкнене-навантаження виклечена
СН реверсний режим керування черговим освітленнямнавантаження виклечена-навантаження увімкнене

WP30D Екранні параметри

WP6024D05WP30D Коди помилок і рішення

Код помилкиОпис помилкиМетод рішення
Е01Низька напруга акумуляторів, навантаження вимкненеЗарядити або замінити на новий акумулятор
Е02Перевантаження, навантаження вимкненеЗменште навантаження, а потім використовувати мінус кнопки для увімкнення навантаження або навантаження буде автоматично вмикається через 2 хвилини
Е03Коротке замикання в навантаженні, навантаження вимкненеУсути коротке замикання в навантаженні, потім використовуйте кнопку Minus для увімкнення навантаження.
Е04Підвищена напруга акумулятора, навантаження вимкненеПеревірте під'єднання акумулятора, можливо ємність акумулятора занадто мала, перевірте наявність іншого зарядного пристрою, під'єднаного до батареї.
Е05Підвищений струм сонячних панелей, заряджання вимкненеПереконайтеся, що живлення сонячної панелі перевищило допустиму потужність, зменште кількість панелей, а потім контролер почне автоматично заряджати акумулятори через 2 хвилини.

Технічні параметри

Рівень зарядного струму — до 30 А

Напруга сонячного поля — до 50 В

Керування режимом заряджання

Свинцево-кислотні батареї3-ступеневий заряд (об'ємний, абсорбційний і плавальний)
Тип батареїГерметичнаГелеваЗаливнаКористувацький тип 1
Плавальна напруга13,8 В13,8 В13,8 В9-15 В
Абсорбційна напруга14,4 В14,0 В14,6 В9-15 В
Час абсорбції2 часа
Напруга відновлення абсорбції12,6 В
Гранична напруга заряджання15,5 В
Температурна компенсація-4 мВ/элемент/градус
Літієві батареї3-ступеневе заряджання (об'ємний заряд, заряд постійної напруги, стоп-заряд)
Тип батареї3,7*33,7*43,2*43,2*5Користувацький тип 2
Постійна напруга12,6 В16,8 В14,4 В18,0 В9-17 В
Постійний струм2 А, 0,1-30 А настроюваний
Відновлювальний заряд12,0 В16,0 В13,6 В17 В9-17 В


Керування режимом розряджання

Тип батареїолив'яно-кислотнаЛітієва
3,7*33,7*43,2*43,2*5Користувацька
Захист низької напруги10,7, 9-15 В9,9 В13,2 В11,2 В14,0 В9-17 В
Відновлення низької напруги12,6, 9-15 В11,1 В14,8 В12,8 В16,0 В9-17 В
Захист від перезарядження16,0 В18,5 В
Вимкнення заряду15,5 В18,0 В
USB5 В, 2 А

Рівень напруги для визначення типу батарей

Напруга системиСвинцево-кислотніЛітієві
3,7*33,7*43,2*43,2*5Користувацький
12 В≤17 В≤14,6 В≤18,8 В≤16,4 В≤20,0 В≤16,4 В
24 В≤30 В≤26,2 В≤34,6 В≤29,8 В≤37,0 В≤29,8 В

Механічні та температурні параметри

Максимальний переріз дротів16/25 мм2
Робоча температура-20 °С ... +50 °С
Температура зберігання-30 °С ... +70 °С
Допустима вологість10% ... 90%, без конденсації
Габаритні розміриWP30D : 187*98*50 мм
WP60D : 202*132*61 мм
ВагаWP30D : 370 г
WP60D : 730 г
Клас захистуIP30

Внимание!
Вищезазначені параметри застосовані до системи 12 V як приклад, якщо система 24V, значення параметра напруги має бути подвоєне.
