Гвинт-шуруп дворізьбовий у зборі, 160 мм, оцинкована сталь, AXIOMA Energy

Як показує практика, системи кріплень доводиться проєктувати в кожному конкретному випадку за розмірами кожного конкретного даху. Крім того, цілком можливі випадки, коли перепланування системи кріплень відбувається в разі ремонту даху, перебудови будівлі або розширення сонячної станції. Для цього ми створюємо цілу низку продуктів — елементи систем кріплень.

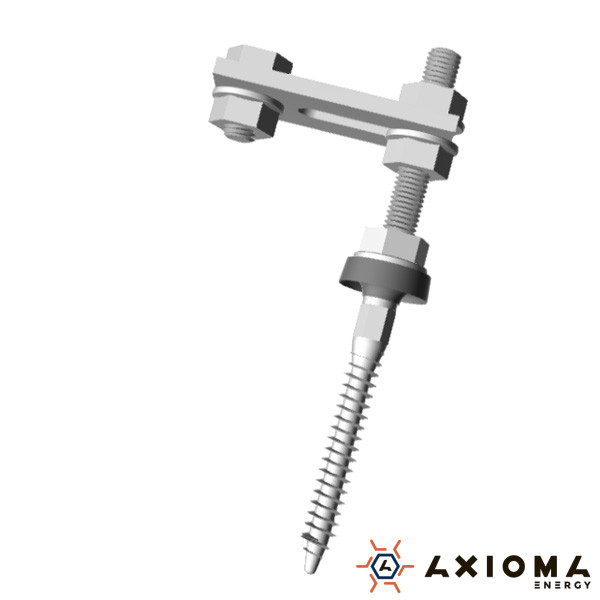

Представляємо кріпильний модуль для кріплення несних профілів AXIOMA Energy до даху.

Цей модуль складається з кількох комплектуючих, але ключовим є саме гвинт-шуруп, тому й весь модуль отримав назву "Вінт-шуруп у зборі". До складу модуля входить:

— власне вінт-шуруп,

- ущільнювач зі спеціального складу гуми EPDM,

- три гайки на гвинт-шурупі (одною гайкою затискається EPDM, а між двома іншими затискається монтажна пластина, це дає змогу регулювати за висотою та вирівнювати носій, що несе),

- монтажна пластина і

— болт із гайкою для кріплення профілю.

Монтажна пластина виготовлена з неіржавкої сталі А2, для запобігання корозії алюмінію, інші деталі, крім ущільнювача, виготовлені з оцинкованої сталі.

Ви також можете переглянути 3-D модель модуля Вінт-шуруп у зборі, 160 мм, цинк.

На цих картинках показано розташування гвинт-шурупу в зборі на системі кріплень:
