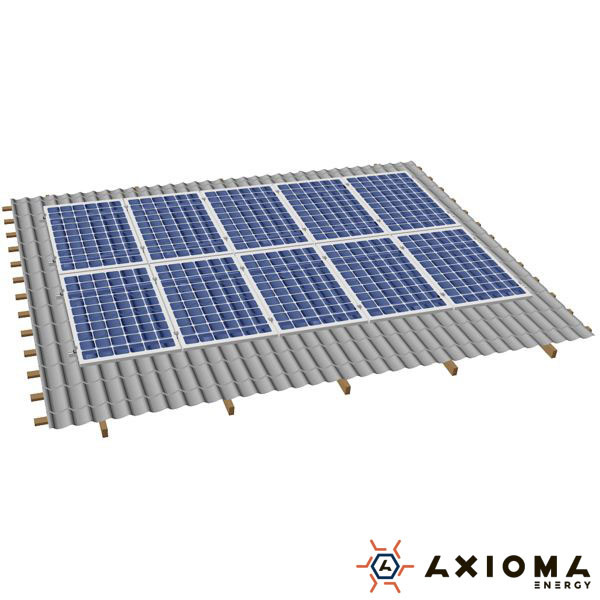

Типова система кріплень підбирається так, щоб забезпечити можливість встановлення панелей за максимально можливих варіантів виготовлення даху. У цьому разі йдеться про дах із більшістю можливих покриттів, листові та м'які, і дерев'яні стропила. Для складних дахів для систем із великою кількістю панелей рекомендується виконання проєктування системи кріплень нашими фахівцями.

Система кріплень на 10 панелей паралельно даху, алюміній 6005 Т6 і неіржавка сталь А2 AXIOMA Energy може бути змонтована фахівцями або самим користувачем за наявності певних навичок і інструментів. Для цього ми надаємо інформацію про пристрій та склад систем кріплень.

Склад системи	7 панелей	8 панелей	10 панелей	12 панелей	16 панелей
Профіль несе 2070			2
Профіль несе 3105	2
Профіль несе 4140	2	4	4	6	8
Гвинт-шуруп у зборі	18	20	26	30	40
Затискач Середній у зборі	10	12	14	18	24
Затискач Концевий у зборі	8	8	12	12	16

Під час монтажу треба враховувати кілька чинників, а саме:

• треба правильно вибирати затискачі за висотою профілю,
• треба розташовувати гвинт-шурупи якомога ближче до затискачів, вони розташовані з різних сторін профілю та не заважають один одному,
• затягування нарізних з'єднань треба проводити з відповідним для цього розміру різі моментом.

Конструкція прфіля дає змогу різними способами монтажу завдяки наявності бічного пазу. Можливе використання як гвинт-шурупів із монтажними пластинами, так і всіх різновидів кронштейнів із бічним і нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

Для більш зрозумілого сприйняття надаємо також зображення без фрагментів панелей, але з притискачами.

Ви можете переглянути в 3D монтаж вузлів системи кріплень 1 и 3D монтаж вузлів системи кріплень 2

Ви також можете переглянути 3-D модель Система кріплень для 10 PV.
