AXIOMA energy Система кріплень на 30 панелей паралельно даху, алюміній 6005 Т6 й оцинкована сталь, AXIOMA energy

  • В наявності

15 586 ₴

+380686261653
  • +380 (67) 736-72-44
повернення товару протягом 14 днів за рахунок покупця
AXIOMA energy Система кріплень на 30 панелей паралельно даху, алюміній 6005 Т6 й оцинкована сталь, AXIOMA energy
В наявностіAXIOMA energy Система кріплень на 30 панелей паралельно даху, алюміній 6005 Т6 й оцинкована сталь, AXIOMA energy
15 586 ₴
+380686261653
  • +380 (67) 736-72-44
Опис
Інформація для замовлення

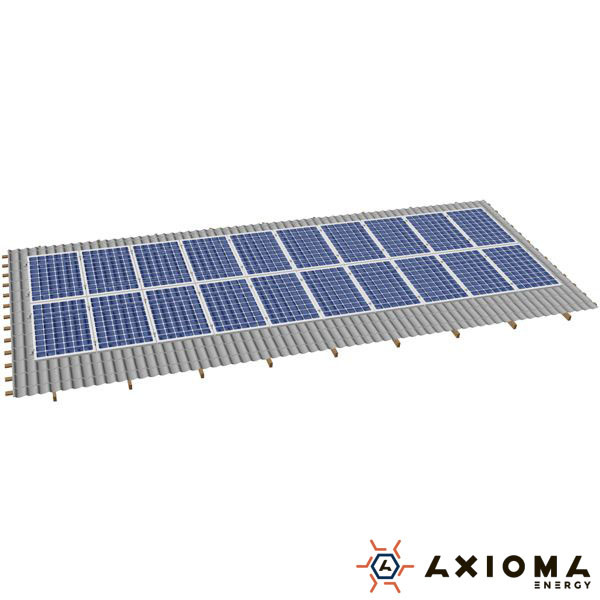

Система кріплень на 30 панелей паралельно даху, алюміній 6005 Т6 і оцинкована сталь, AXIOMA Energy

Типова система кріплень підбирається так, щоб забезпечити можливість встановлення панелей за максимально можливих варіантів виготовлення даху. У цьому разі йдеться про дах із більшістю можливих покриттів, листові та м'які, і дерев'яні стропила. Для складних дахів для систем із великою кількістю панелей рекомендується виконання проєктування системи кріплень нашими фахівцями.

Система кріплень на 30 панелей паралельно даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy може бути змонтована фахівцями або самим користувачем за наявності певних навичок і інструментів. Для цього ми надаємо інформацію про пристрій та склад систем кріплень.

Склад системи20 панелей30 панелей38 панелей40 панелей48 панелей
Профіль несе 2070 22
Профіль несе 3105
Профіль несе 41401014 1820 24
Гвинт-шуруп у зборі507696100110
Затискач Середній у зборі3044566066
Затискач Концевий у зборі2032404044

Під час монтажу треба враховувати кілька чинників, а саме:

  • треба правильно вибирати затискачі за висотою профілю,
  • треба розташовувати гвинт-шурупи якомога ближче до затискачів, вони розташовані з різних сторін профілю та не заважають один одному,
  • затягування нарізних з'єднань треба проводити з відповідним для цього розміру різі моментом.

Конструкція прфіля дає змогу різними способами монтажу завдяки наявності бічного пазу. Можливе використання як гвинт-шурупів із монтажними пластинами, так і всіх різновидів кронштейнів із бічним і нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

mn2

mn3

mn4

mn5

mn6

Для більш зрозумілого сприйняття надаємо також зображення без фрагментів панелей, але з притискачами.

mont6 02

mont6 03

mont6 04

mont6 05

mont6 06

Ви можете переглянути в 3D монтаж вузлів системи кріплень 1 и 3D монтаж вузлів системи кріплень 2

Ви також можете переглянути 3-D модель Система кріплень для 30 PV.
