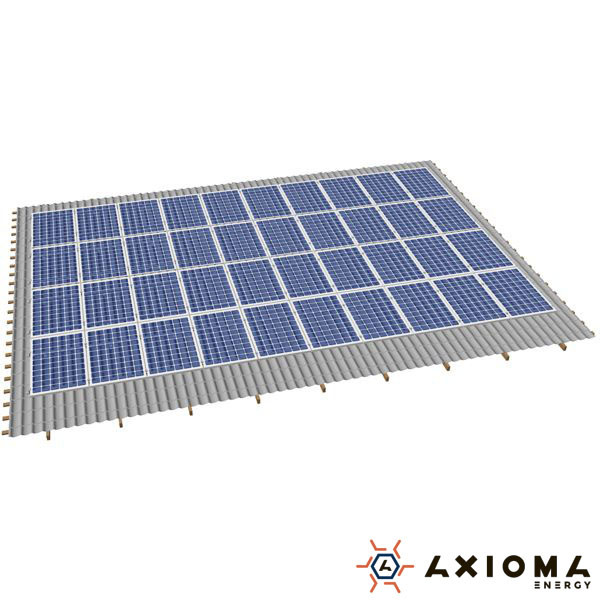

AXIOMA energy Система кріплень на 48 панелей паралельно даху, алюміній 6005 Т6 і неіржавка сталь А2, AXIOMA energy
- В наявності
29 767 ₴
- +380 (67) 736-72-44
Типова система кріплень підбирається так, щоб забезпечити можливість встановлення панелей за максимально можливих варіантів виготовлення даху. У цьому разі йдеться про дах із більшістю можливих покриттів, листові та м'які, і дерев'яні стропила. Для складних дахів для систем із великою кількістю панелей рекомендується виконання проєктування системи кріплень нашими фахівцями.
Система кріплень на 48 панелей паралельно даху, алюміній 6005 Т6 і неіржавка сталь А2 AXIOMA Energy може бути змонтована фахівцями або самим користувачем за наявності певних навичок і інструментів. Для цього ми надаємо інформацію про пристрій та склад систем кріплень.
Склад системи | 20 панелей | 30 панелей | 38 панелей | 40 панелей | 48 панелей |
Профіль несе 2070 | 2 | 2 | |||
Профіль несе 3105 | |||||
Профіль несе 4140 | 10 | 14 | 18 | 20 | 24 |
Гвинт-шуруп у зборі | 50 | 76 | 96 | 100 | 110 |
Затискач Середній у зборі | 30 | 44 | 56 | 60 | 66 |
Затискач Концевий у зборі | 20 | 32 | 40 | 40 | 44 |
Під час монтажу треба враховувати кілька чинників, а саме:
- треба правильно вибирати затискачі за висотою профілю,
- треба розташовувати гвинт-шурупи якомога ближче до затискачів, вони розташовані з різних сторін профілю та не заважають один одному,
- затягування нарізних з'єднань треба проводити з відповідним для цього розміру різі моментом.
Конструкція прфіля дає змогу різними способами монтажу завдяки наявності бічного пазу. Можливе використання як гвинт-шурупів із монтажними пластинами, так і всіх різновидів кронштейнів із бічним і нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.
Для більш зрозумілого сприйняття надаємо також зображення без фрагментів панелей, але з притискачами.
Ви можете переглянути в 3D монтаж вузлів системи кріплень 1 и 3D монтаж вузлів системи кріплень 2
Ви також можете переглянути 3-D модель Система кріплень для 48 PV.
- Ціна: 29 767 ₴
