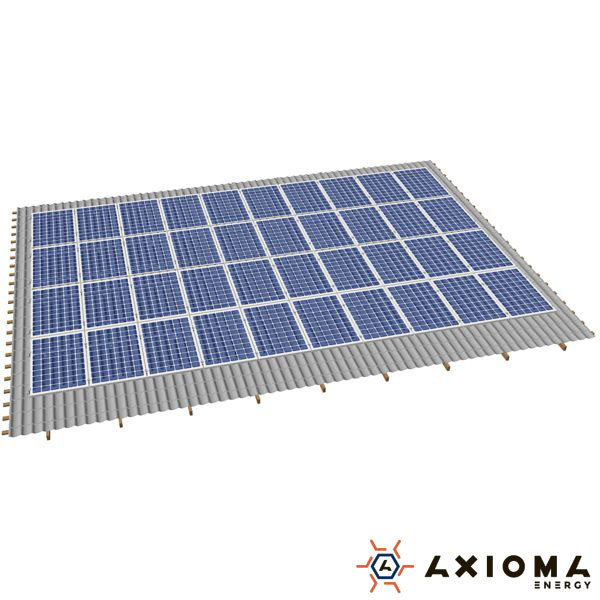

AXIOMA energy Система кріплень на 78 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA energy

48 500 грн.

В наявності
Зателефонуйте мені
AXIOMA energy Система кріплень на 78 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA energy
AXIOMA energy Система кріплень на 78 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA energy
48 500 грн.
В наявності
Купити
Зателефонуйте мені
  • +380 показати номер +380686261653
  • +380686261653
  • +380677367244
  • +380 показати номер +380686261653
  • +380686261653
  • +380677367244
  • Контакти
    • Телефон:
      +380686261653
      +380677367244
    • Контактна особа:
      Віолетта Бодняк
    • Адреса:
      ул. Метрологическая 50, Київ, Україна
    • Email:
      info.solensys@gmail.com
  • Умови повернення та обміну
Система кріплень на 78 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA Energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про крышас з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 78 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2 AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Склад системи56 панелей78 панелей90 панелей114 панелей120 панелей
Профіль несучий 2070 22 2
Профіль несучий 3105
Профіль несучий 41402838445660
Гвинт-шуруп в зборі140196226286300
Затискач Середній у зборі84116134170180
Кінцевий затискач в зборі568092116120

При монтажі слід враховувати кілька факторів, а саме:

  • слід правильно вибирати затискачі по висоті профілю,
  • следует располагать винт-шурупы как можно ближе к зажимам, они находятся с разных сторон профиля и не мешают друг другу,
  • затяжку резьбовых соединений следует производить с соответствующим для этого размера резьбы моментом.

Конструкция прфиля позволяет разные способы монтажа благодаря наличию бокового паза. Возможно использование как винт-шурупов с монтажными пластинами, так и всех видов кронштейнов с боковым и нижним креплением. На картинках ниже показаны способы монтажа узлов системы креплений.

mn2

mn3

mn4

mn5

mn6

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

mont6 02

mont6 03

mont6 04

mont6 05

mont6 06

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 78 PV.
