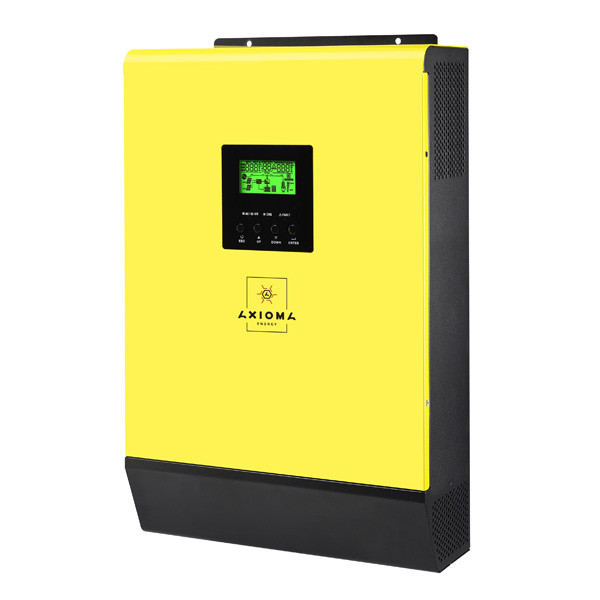

AXIOMA energy Мережевий сонячний інвертор із резервною функцією 3 кВт, 220 В, ISGRID-BF 3000, AXIOMA energy

Мережевий сонячний інвертор із резервною функцією 3 кВт, ISGRID-BF 3000, AXIOMA energy

Мережевий сонячний інвертор із резервною функцією 3 кВт, ISGRID-BF 3000, AXIOMA energy — сучасний багатофункціональний пристрій, призначений для живлення побутової техніки та чутливого електронного обладнання. Він також може забезпечити якісним живленням навантаження, що має у своєму складі електродвигуни, як-от пилососи, морозильні камери або дрилі. Інвертор обладнаний вбудованим сонячним зарядним пристроєм, що працює за технологією МРРТ, яка забезпечує максимально доступну потужність зарядного струму від сонячних батарей для ефективнішого заряджання акумулятора.

Основні переваги мережевих гібридних інверторів Axioma Energy ISGRID-BF 3000:

• Можливість роботи без акумуляторів
• Можливість "зімішувати" енергію сонця й мережеву електроенергію для живлення навантаження.
• Вбудований MPPT контролер дає змогу під'єднувати до інвертора сонячні батареї потужністю до 4000 Вт
• Напруга холостого ходу сонячних батарей — до 450 В.
• Коефіцинет потужності = 1. Це означає, що вихідна потужність інвертора становить 3000 Вт.
• Чисто синусоїдальна форма вихідної напруги 230 В.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Вибірний пріоритет живлення від мережі/від сонячних батарей через ЖКІ інтерфейс.
• Можливість живлення як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі у разі відновлення напруги мережі.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту

• Можливість паралельної роботи до 9 інверторів за резервним виходом.
• Можливість роботи в трифазній мережі в мережевому режимі.
• Можливість роботи з "зеленого тарифу".

Мережевий (on-grid) сонячний однофазний (220 В) інвертор із резервною функцією back-up) потужністю 3 кВт 220 В ISGRID 3000, AXIOMA energy одночасно поєднує в собі такі можливості:

-працює як звичайний мережевий сонячний інвертор.

-працює як джерело безперебійного живлення (ІБП).

-працює як автономний інвертор.

-працює як зарядний пристрій для акумуляторів . Заряджання може проводитися як від сонячних батарей, так і від мережі.

Можливість керувати джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу — це дуже важлива функція, що дає змогу максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Наприклад, ви можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевої електрики.

Можливість змішувати енергію. Наприклад, споживаючи 2 кВт від мережі й 1 кВт від сонячних батарей, видавати в навантаження 3 кВт.

Окремо відзначимо можливість роботи без під'єднання до інвертора АКБ і водночас змішувати енергію з різних джерел

Наприклад, споживаючи 1 кВт від мережі та 2 кВт від сонячних панелей видавати в навантаження 3 кВт

Панель для під'єднань до інвертора має такий вигляд:

6. Перемикач вмик./вимик інвертора

7. Вхідні роз'єми АС (під'єднання мережі)

8. Вихідні роз'єми АС (під'єднання навантаження)

9. Вхідні роз'єми сонячних батарей

11. Вимикач

12. Роз'єм приєднання кабелю для паралельної роботи

13. Кабель поділу струмів

14. Контакти реле

15. Комунікаційний порт RS-232

16. Комунікаційний порт USB

Стандартна схема під'єднання мережевого сонячного однофазного (220 В) інвертора з резервною функцією ISGRID BF 3000, AXIOMA energy має такий вигляд:

Схема паралельного під'єднання інверторів (до 9 штук) за резервним виходом має такий вигляд:

До трифазної системи енергопостачання можна під'єднати до 9 однофазних мережевих інверторів із резервною функцією AXIOMA energy ISGRID BF 3000

Дисплей мережевого сонячного інвертора з резервною функцією 3 кВт 220 В ISGRID BF 3000, AXIOMA energy

Інструкція з експлуатації інверторів ISGRID BF 3000 російською мовою

Технічні характеристики однофазного мережевого сонячного інвертора з резервною функцією на 3 кВт 220 В AXIOMA energy (модель- ISGRID BF 3000) наведені в таблиці.

Модель	ISGRID BF 3000
Макс. потужність під'єднуваних сонячних батарей	4000 Вт
Номінальна вихідна потужність	3000 Вт
Макс. навантаження холостого ходу від сонячних батарей	450 VDC
Діапазон напруги відстеження точки макс. потужності (MPPT)	120 VDC~430 VDC
Кількість МРРТ трекерів	1
ХАРАКТЕРИСТИКИ В РЕЖИМІ РОБОТИ ПАРАЛЕЛЬНО З СЕТЬЮ
Вихідні характеристики змінного струму
Номінальна вихідна напруга	220/230/240 VAC
Діапазон вихідної напруги	184-264.5 VAC
Номінальний вихідний струм	13 A
Коефіцієнт потужності	> 0.99
Ефективність
Максимальна ефективність перетворення (DC/АС)	90%
ХАРАКТЕРИСТИКИ В АВТОНОМНОМУ Й ГІБРИДНОМУ РЕЖИМІ
Вхідні характеристики змінного струму
Приймальний діапазон вхідної напруги	90 - 280 VAC або 170- 280 VAC
Диапазон частот	50 Hz/60 Hz (Автовизначення)
Максимальний вхідний струм	40A
Вихідні характеристики змінного струму (перетворення постійного струму від акумулятора в змінний струм)
Номінальна вихідна напруга	220/230/240 VAC
Вихідний сигнал	Чиста синусоїда
Ефективність перетворення (DC/АС)	93%
Заряд акумуляторів
Номінальна напруга постійного струму	48 VDC
Максимальний струм заряду від сонячних батарей	60 A
Максимальний струм заряду від мережі	60 A
Максимальний струм Заряду	60 A
ОГЛЯДНІ ХАРАКТЕРИСТИКИ
Розміри, Д x Ш x В (мм)	120 x 295 x 468
Вага, кг	11
Паралельне під'єднання	Так (до 9 інверторів)
Порти передавання даних	USB або RS232
Відносна вологість	0 ~ 90% (без коденсата)
Діапазон робочих температур, С	0 to 50 °C
